MCGILL MCF72SB轴承代号说明
M
C
F
7
2
S
B
M：Metric - 公制尺寸
CF：Cam Follower，螺栓滚轮轴承
72：公称滚轮外径：72 mm
S：带LUBRI-DISC®密封件
B：带六角孔（钻孔）
M：
Metric - 公制尺寸
CF：
Cam Follower，螺栓滚轮轴承
72：
公称滚轮外径：72 mm
S：
带LUBRI-DISC®密封件
B：
带六角孔（钻孔）

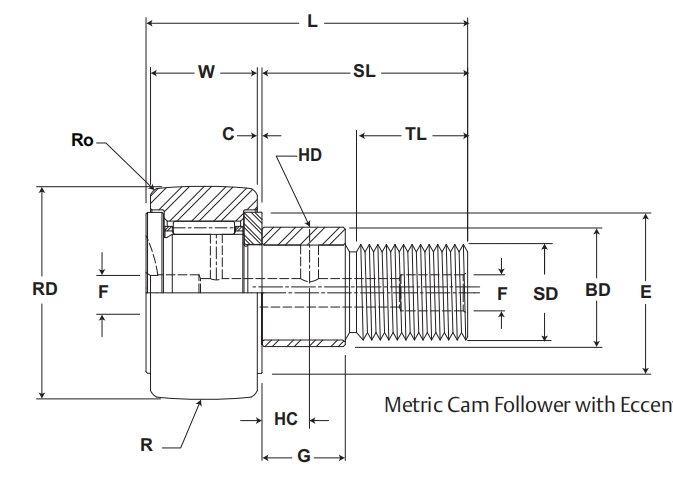

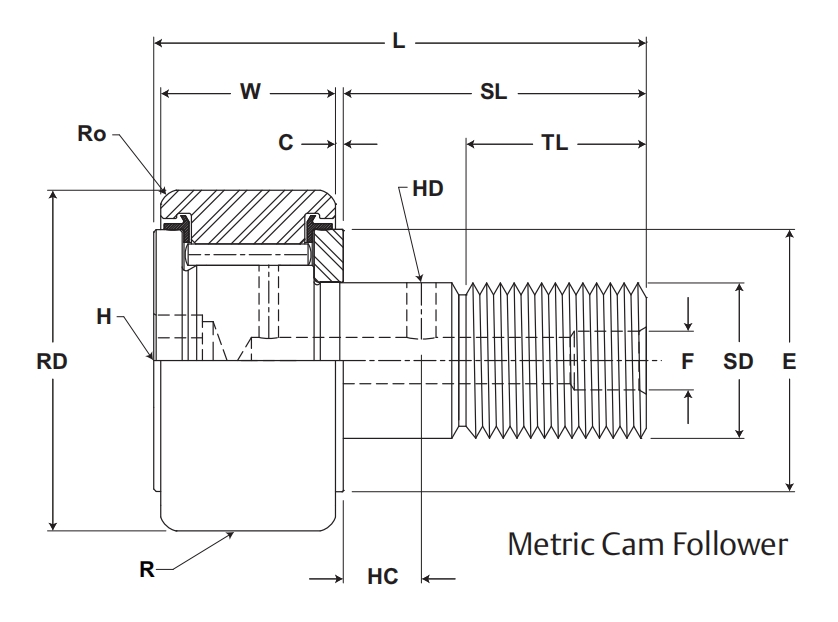

MCGILL MCF72SB轴承尺寸、参数与图纸
| 基本尺寸 (mm) | |
| 滚轮外径 RD | 72 |
| 滚轮外径公差 | +0/-0.050 |
| 滚轮宽度 W | 29 |
| 滚轮宽度公差 | +0/-0.12 |
| 螺柱外径 SD | 24 |
| 螺柱外径公差 | +0/-0.21 |
| 螺柱长度 SL | 50 |
| 端板加长件 C | 0.8 |
| 最小螺纹长度 TL | 25 |
| 总长度 L | 80 |
| 球面外圈半径 R | 500 |
| 安装尺寸 (mm) | |
| 孔中心距 HC | 12 |
| 孔径 HD | 4 |
| 润滑孔径 F | 8 |
| 六角孔径 H | N/A |
| 圆角半径 Ro | 2 |
| 最小凸台直径 E | 63 |
| 外壳孔径 | 24 |
| 外壳孔径公差 | +0.21/-0 |
| 重量（kg） | |
| 1.04 | |
| 载荷（N） | |
| 滚轮动载荷 | 38840 |
| 滚轮静载荷 | 65400 |
| 其他参数 | |

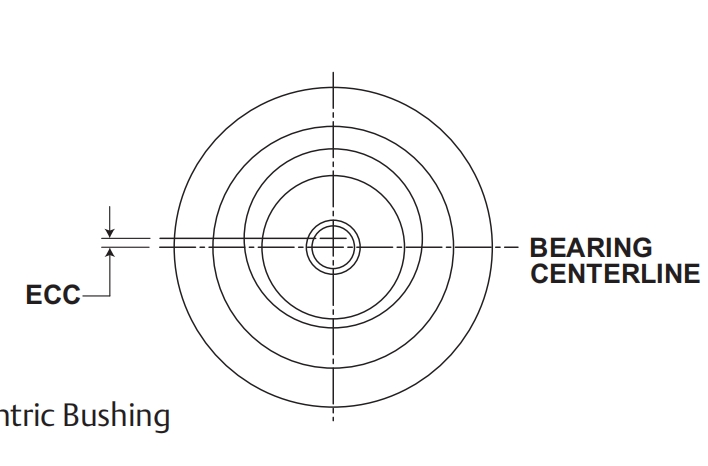

| 偏心尺寸 ECC | N/A |
| 偏心尺寸 G | N/A |
| 偏心尺寸 BD | N/A |
| 螺纹类型 | M24x1.5 |
| 夹紧扭矩 (N·m) | 216 |
| 极限转速 (脂润滑) rpm | 2100 |
