MCGILL MCFD62X轴承代号说明
M
C
F
D
6
2
X
M：Metric - 公制尺寸
CF：Cam Follower，螺栓滚轮轴承
D：重型承重
62：公称轴承外径：62 mm
X：圆柱外圈
M：
Metric - 公制尺寸
CF：
Cam Follower，螺栓滚轮轴承
D：
重型承重
62：
公称轴承外径：62 mm
X：
圆柱外圈

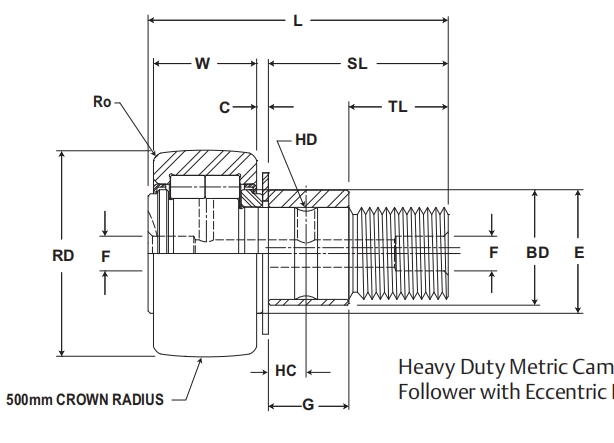

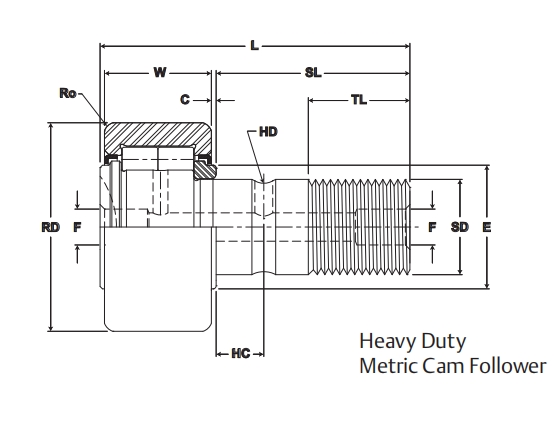

MCGILL MCFD62X轴承尺寸、参数与图纸
| 基本尺寸 (mm) | |
| 滚轮外径 RD | 62 |
| 滚轮外径公差 | +0/-0.013 |
| 滚轮宽度 W | 29 |
| 滚轮宽度公差 | +0/0.12 |
| 滚轮内径 SD | 24 |
| 滚轮内径公差 | +0/-0.021 |
| 螺柱长度 SL | 49.5 |
| 端板加长件 C | 0.8 |
| 螺纹长度 TL | 25 |
| 螺栓滚轮总长度 L | 80 |
| 球面外圈半径 R | 圆柱外圈 |
| 安装尺寸 (mm) | |
| 孔中心距 HC | 11 |
| 径向润滑孔径 HD | 4 |
| 润滑孔径 D | 8 |
| 最小凸台直径 E | 38 |
| 圆角半径 Ro | 2 |
| 壳体孔径 HBD | 24 |
| 壳体孔径公差 std | +0/-0.021 |
| 重量（kg） | |
| 0.8 | |
| 载荷（N） | |
| 滚轮动载荷 | 41000 |
| 滚轮静载荷 | 48000 |
| 其他参数 | |
| 螺纹类型 | M24x1.5 |
| 夹紧力矩 N·m | 216 |

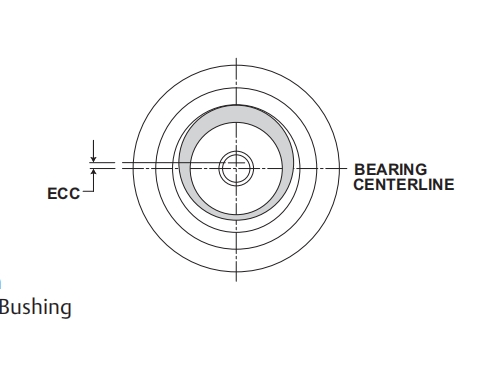

| 偏心尺寸 ECC | N/A |
| 偏心尺寸 G | N/A |
| 偏心尺寸 BD | N/A |
| 极限转速 (脂润滑) rpm | 2600 |
