MCGILL SB22311K-W33-SS轴承代号说明
S
B
2
2
3
1
1
K
-
W
3
3
-
S
S
SB：SPHERE-ROL®调心滚子轴承
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
11：内径：55 mm
K：锥孔，锥度 1:12
-：分隔符
W33：外圈带标准油槽油孔
-：分隔符
SS：双面带 Nylaplate 密封件
SB：
SPHERE-ROL®调心滚子轴承
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
11：
内径：55 mm
K：
锥孔，锥度 1:12
-：
分隔符
W33：
外圈带标准油槽油孔
-：
分隔符
SS：
双面带 Nylaplate 密封件

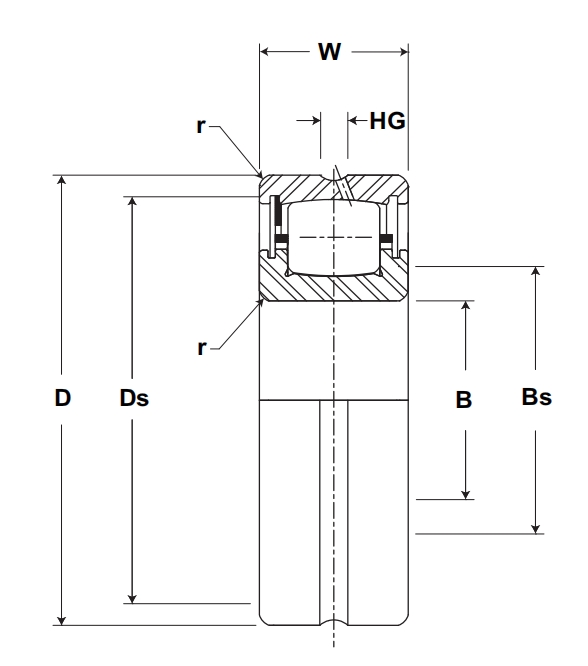

MCGILL SB22311K-W33-SS轴承尺寸、参数与图纸
| 基本尺寸 (mm) | |
| 轴承内径 d | 55 |
| 轴承内径公差 | +0/-0.013 |
| 轴承外径 D | 120 |
| 轴承外径公差 | +0/-0.015 |
| 轴承厚度 W | 43 |
| 轴承厚度公差 | +0/-0.15 |
| 最小挡肩内径 Bs | 66 |
| 最小挡肩外径 Ds | 109 |
| 环形润滑油槽 HG | 8 |

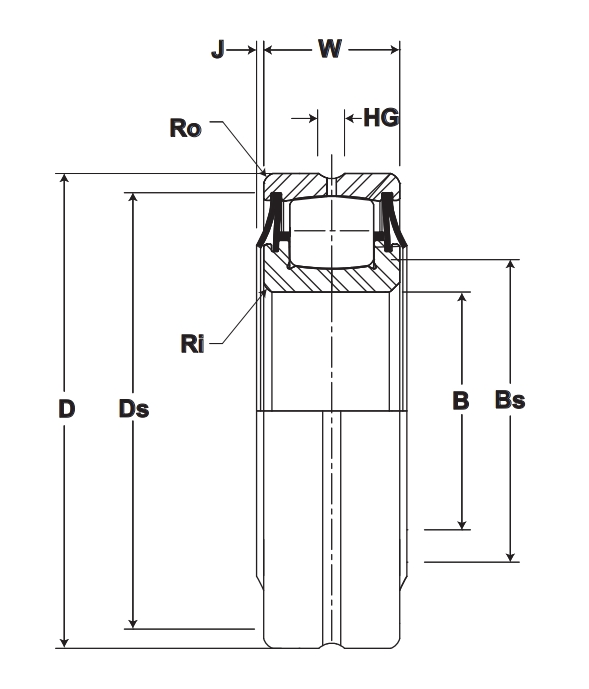

| Lambda密封最小间隙 J | 3.3 |
| 最大倒角半径 r | 2 |

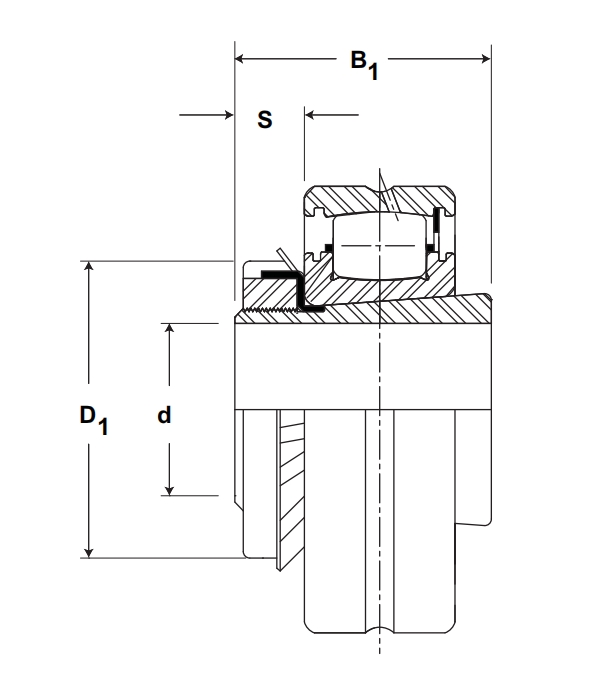

| 紧定套安装尺寸 (mm) | |
| 轴径 | 8.6 |
| B1 | 11.2 |
| S | 2.5 |
| D1 | 13.2 |
| 重量（kg） | |
| 2.4 | |
| 载荷（N） | |
| 基本动载荷 | 183700 |
| 其他参数 | |
| 紧定套型号 | SNW 111 |
| 极限转速 (油润滑) rpm | 3800 |
| 圆柱孔内部游隙 (mm) | |
| C2 游隙范围 | 0.0254 至 0.0432 |
| 标准游隙范围 | 0.0432 至 0.066 |
| C3 游隙范围 | 0.066 至 0.0914 |
| C4 游隙范围 | 0.0914 至 0.1194 |
| 圆锥孔（锥度 1：12）内部游隙 (mm) | |
| C2 游隙范围 | 0.0356 至 0.0559 |
| 标准游隙范围 | 0.0559 至 0.0762 |
| C3 游隙范围 | 0.0762 至 0.0991 |
| C4 游隙范围 | 0.0991 至 0.1245 |
