NSK 100BNR10ETYNDBBCA-05 Q轴承代号说明
1
0
0
B
N
R
1
0
E
T
Y
N
D
B
B
C
A
-
0
5
-
Q
100：高速角接触球轴承，轴承内径：100mm
BNR：接触角 18°
10：尺寸系列：10系列
E：滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBB：四列串联背对背（ <<>>）配对
CA-05：特殊轴向游隙，游隙中间值 5μm

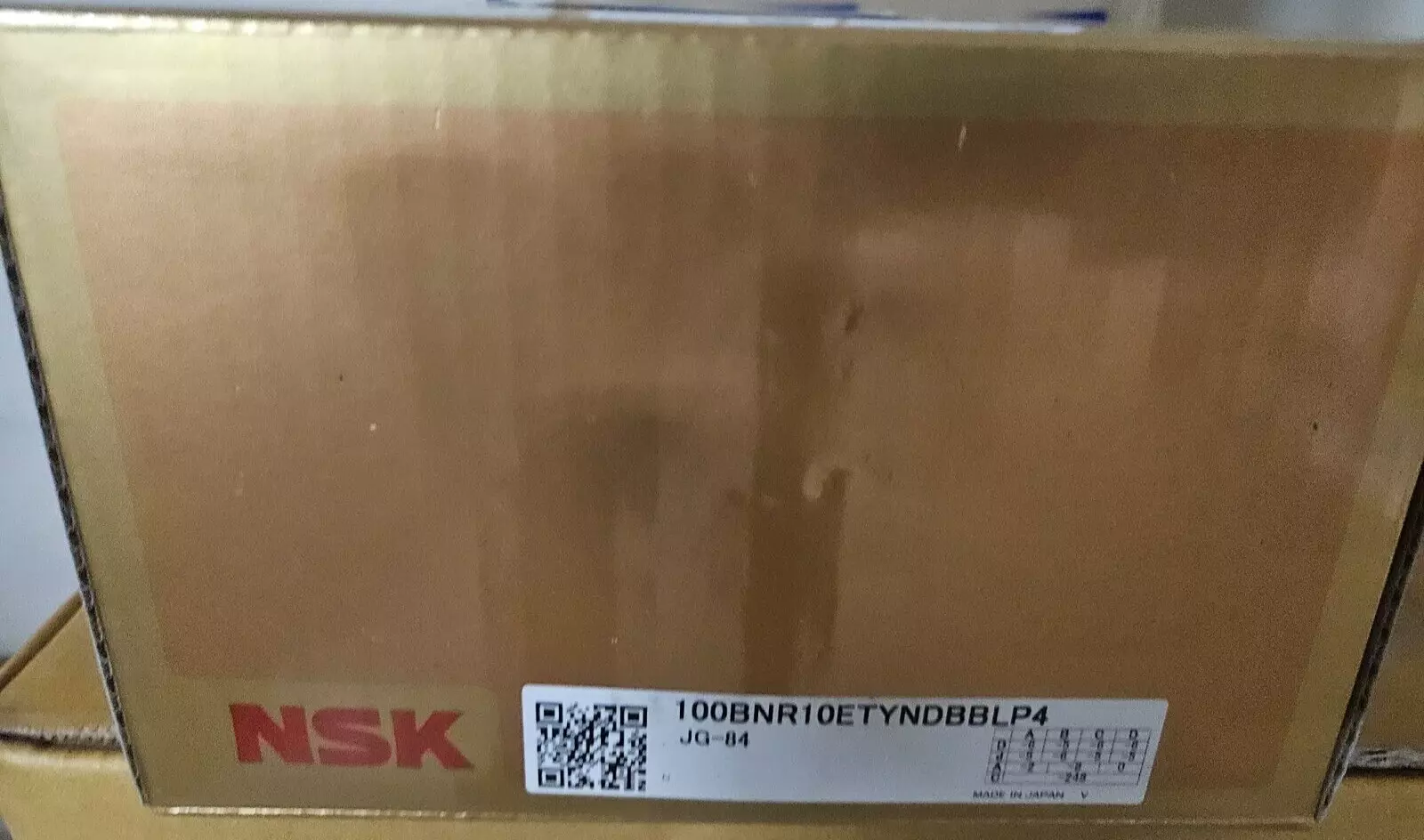

-Q：商业包装，金色纸盒不覆膜单个或成对包装
100：
高速角接触球轴承，轴承内径：100mm
BNR：
接触角 18°
10：
尺寸系列：10系列
E：
滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBB：
四列串联背对背（ <<>>）配对
CA-05：
特殊轴向游隙，游隙中间值 5μm
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
NSK 100BNR10ETYNDBBCA-05 Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度 | B | 24 |
| 作用点位置 | a | 32.3 |
| rmin | 1.5 | |
| r1 min | 1 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 36 |
| 基本额定静载荷 | Cor | 36 |
| 极限轴向载荷 | 52 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 12000 | |
| 油润滑 - 单列、无预紧 | 17200 | |
| 脂润滑 - 四列、0预紧 | 9000 | |
| 脂润滑 - 四列、0预紧（连续安全运行） | 6750 | |
| 油润滑 - 四列、0预紧 | 12900 | |
| 油润滑 - 四列、0预紧（连续安全运行） | 9675 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.9 |
| 质量（参考值） | 1.34 | |
| 计算结果 | ||
| 预紧力（N） | 0 N | |
| 轴向刚度（N/μm） | 0 N/μm | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | μm | |
