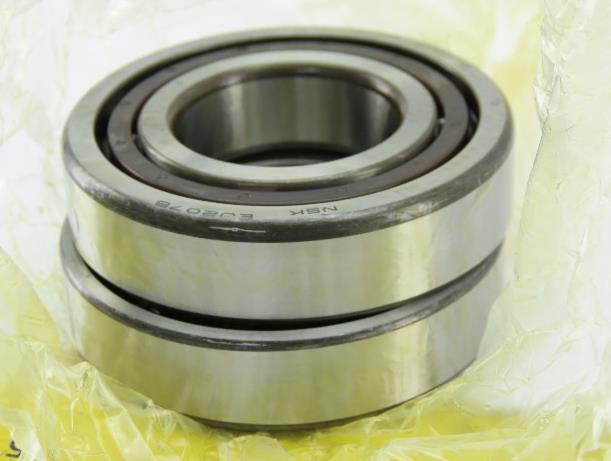

NSK 110BNR10HTYNDBBELP4 Q轴承代号说明
1
1
0
B
N
R
1
0
H
T
Y
N
D
B
B
E
L
P
4
-
Q
110：高速角接触球轴承，轴承内径：110mm
BNR：接触角 18°
10：尺寸系列：10系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBB：四列串联背对背（ <<>>）配对
EL：微预紧
P4：ISO 4级精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
110：
高速角接触球轴承，轴承内径：110mm
BNR：
接触角 18°
10：
尺寸系列：10系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DBB：
四列串联背对背（ <<>>）配对
EL：
微预紧
P4：
ISO 4级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
NSK 110BNR10HTYNDBBELP4 Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度 | B | 28 |
| 作用点位置 | a | 36.7 |
| BN | 6 | |
| SN | 16.2 | |
| r1 min | 1 | |
| rmin | 2 | |
| da min | 120 | |
| Da max | 160 | |
| Db max | 164 | |
| ra max | 2 | |
| rb max | 1 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 46 |
| 基本额定静载荷 | Cor | 47 |
| 极限轴向载荷 | 44.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 12900 | |
| 油润滑 - 单列、无预紧 | 20000 | |
| 脂润滑 - 四列、EL预紧 | 9675 | |
| 脂润滑 - 四列、EL预紧（连续安全运行） | 7256.25 | |
| 油润滑 - 四列、EL预紧 | 15000 | |
| 油润滑 - 四列、EL预紧（连续安全运行） | 11250 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.9 |
| 质量（参考值） | 2 | |
| 计算结果 | ||
| 预紧力（N） | 196 N | |
| 轴向刚度（N/μm） | 182 N/μm | |
| 径向刚度（N/μm） | 1183 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
