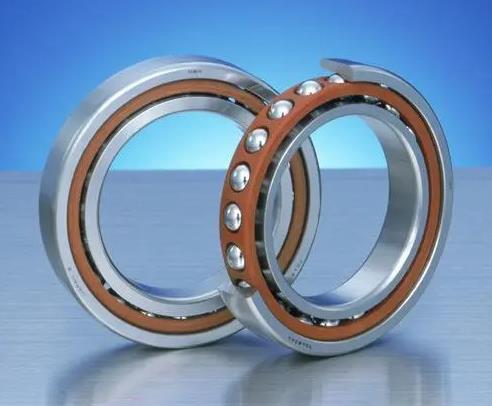

NSK 40BNR19XETDTP2+2KL01轴承代号说明
4
0
B
N
R
1
9
X
E
T
D
T
P
2
+
2
K
L
0
1
40：高速角接触球轴承，轴承内径：40mm
BNR：接触角 18°
19：尺寸系列：19系列
XE：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DT：双列串联（<<）配对
P2：ISO 2级精度
+2KL01：内、外圈带隔圈，隔圈宽度 1mm
40：
高速角接触球轴承，轴承内径：40mm
BNR：
接触角 18°
19：
尺寸系列：19系列
XE：
滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DT：
双列串联（<<）配对
P2：
ISO 2级精度
+2KL01：
内、外圈带隔圈，隔圈宽度 1mm
NSK 40BNR19XETDTP2+2KL01轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 40 |
| 外径 | D | 62 |
| 厚度 | B | 12 |
| 作用点位置 | a | 14.3 |
| C | 17 | |
| BN | 2.2 | |
| SN | 7 | |
| r1 min | 0.3 | |
| rmin | 0.6 | |
| da min | 45 | |
| Da max | 57 | |
| Db max | 59.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 11.5 |
| 基本额定静载荷 | Cor | 7.65 |
| 极限轴向载荷 | 7.1 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 41200 | |
| 油润滑 - 单列、无预紧 | 64800 | |
| 脂润滑 - 双列、0预紧 | 35020 | |
| 脂润滑 - 双列、0预紧（连续安全运行） | 26265 | |
| 油润滑 - 双列、0预紧 | 55080 | |
| 油润滑 - 双列、0预紧（连续安全运行） | 41310 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.4 |
| 质量（参考值） | 0.092 | |
| 计算结果 | ||
| 预紧力（N） | N | |
| 轴向刚度（N/μm） | N/μm | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | μm | |
