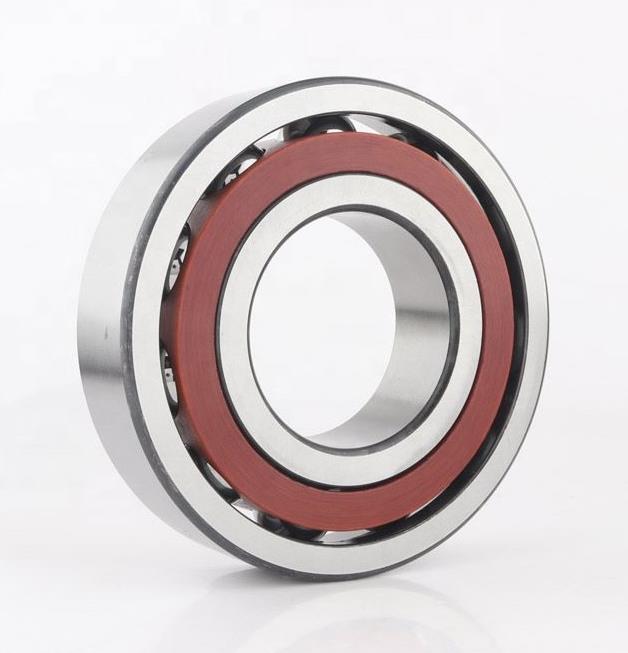

NSK 60BER19XTSUELP3轴承代号说明
6
0
B
E
R
1
9
X
T
S
U
E
L
P
3
60：高速角接触球轴承，轴承内径：60mm
BER：接触角 25°
19：尺寸系列：19系列
X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
SU：单列万能配对
EL：微预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
60：
高速角接触球轴承，轴承内径：60mm
BER：
接触角 25°
19：
尺寸系列：19系列
X：
滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
SU：
单列万能配对
EL：
微预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
NSK 60BER19XTSUELP3轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 60 |
| 外径 | D | 85 |
| 厚度 | B | 13 |
| 作用点位置 | a | 23.4 |
| C | 18 | |
| BN | 2.8 | |
| SN | 7.5 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 66 | |
| Da max | 79 | |
| Db max | 80 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 14 |
| 基本额定静载荷 | Cor | 11.5 |
| 极限轴向载荷 | 13.6 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 26300 | |
| 油润滑 - 单列、无预紧 | 41400 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 19725 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 31050 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.17 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：51 N。三列使用时，预紧力为：69.36 N。四列使用时，预紧力为：102 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：88 N/μm。三列使用时，轴向刚度为：130.24 N/μm。四列使用时，轴向刚度为：176 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
