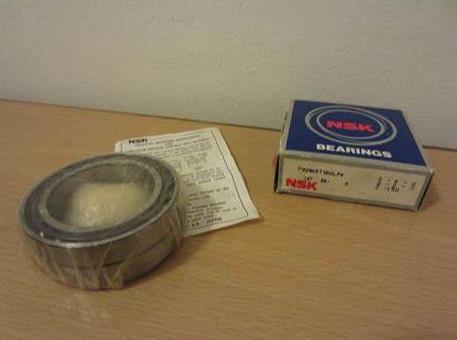

NSK 7003A5TYDULP4轴承代号说明
7
0
0
3
A
5
T
Y
D
U
L
P
4
7：角接触球轴承
0：尺寸系列：10系列
03：内径代号，内径：17 mm
A5：接触角 25°
TY：树脂保持架
DU：双列万能配对
L：轻预紧
P4：ISO 4级精度
7：
角接触球轴承
0：
尺寸系列：10系列
03：
内径代号，内径：17 mm
A5：
接触角 25°
TY：
树脂保持架
DU：
双列万能配对
L：
轻预紧
P4：
ISO 4级精度
NSK 7003A5TYDULP4轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 17 |
| 外径 | D | 35 |
| 厚度 | B | 10 |
| 作用点位置 | a | 11.1 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 19.5 | |
| Da max | 32.5 | |
| Db max | 33.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 6.6 |
| 基本额定静载荷 | Cor | 3.65 |
| 极限轴向载荷 | 3.35 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 38500 | |
| 油润滑 - 单列、无预紧 | 57700 | |
| 脂润滑 - 双列、L预紧 | 30800 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 23100 | |
| 油润滑 - 双列、L预紧 | 46160 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 34620 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.04 | |
| 计算结果 | ||
| 预紧力（N） | 48 N | |
| 轴向刚度（N/μm） | 51 N/μm | |
| 径向刚度（N/μm） | 102 N/μm | |
| 测量轴向游隙（μm） | -2μm | |
