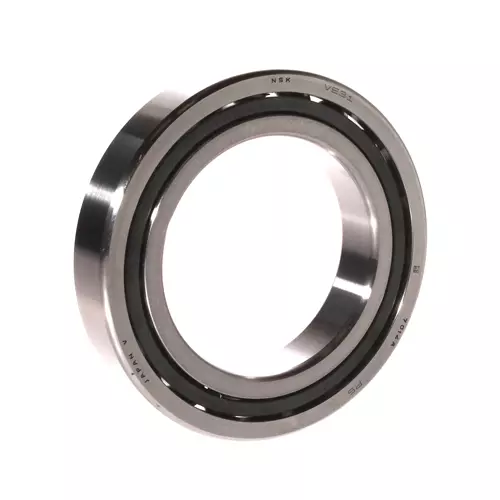

NSK 7014ATYNDBLP5 Q轴承代号说明
7
0
1
4
A
T
Y
N
D
B
L
P
5
-
Q
7：角接触球轴承
0：尺寸系列：10系列
14：内径代号，内径：70 mm
A：接触角 30°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
L：轻预紧
P5：ISO 5级精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
7：
角接触球轴承
0：
尺寸系列：10系列
14：
内径代号，内径：70 mm
A：
接触角 30°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
L：
轻预紧
P5：
ISO 5级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
NSK 7014ATYNDBLP5 Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度 | B | 20 |
| 作用点位置 | a | 36 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 77 | |
| Da max | 103 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 45 |
| 基本额定静载荷 | Cor | 39.5 |
| 极限轴向载荷 | 24.6 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 8400 | |
| 油润滑 - 单列、无预紧 | 11200 | |
| 脂润滑 - 双列、L预紧 | 6720 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 5040 | |
| 油润滑 - 双列、L预紧 | 8960 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 6720 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 0.613 | |
| 计算结果 | ||
| 预紧力（N） | 278 N | |
| 轴向刚度（N/μm） | 231 N/μm | |
| 径向刚度（N/μm） | 323.4 N/μm | |
| 测量轴向游隙（μm） | -5μm | |
