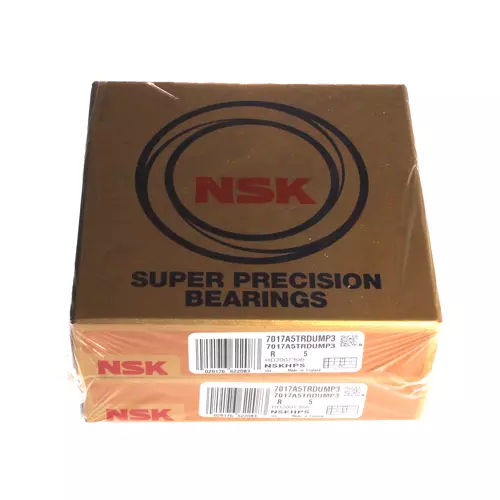

NSK 7017A5TRDUMP3轴承代号说明
7
0
1
7
A
5
T
R
D
U
M
P
3
7：角接触球轴承
0：尺寸系列：10系列
17：内径代号，内径：85 mm
A5：接触角 25°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：双列万能配对
M：中预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
0：
尺寸系列：10系列
17：
内径代号，内径：85 mm
A5：
接触角 25°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：
双列万能配对
M：
中预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
NSK 7017A5TRDUMP3轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 厚度 | B | 22 |
| 作用点位置 | a | 36.1 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 92 | |
| Da max | 123 | |
| Db max | 125 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 60 |
| 基本额定静载荷 | Cor | 55.5 |
| 极限轴向载荷 | 43 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 9400 | |
| 油润滑 - 单列、无预紧 | 14000 | |
| 脂润滑 - 双列、M预紧 | 6110 | |
| 脂润滑 - 双列、M预紧（连续安全运行） | 4582.5 | |
| 油润滑 - 双列、M预紧 | 9100 | |
| 油润滑 - 双列、M预紧（连续安全运行） | 6825 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.904 | |
| 计算结果 | ||
| 预紧力（N） | 1487 N | |
| 轴向刚度（N/μm） | 353 N/μm | |
| 径向刚度（N/μm） | 706 N/μm | |
| 测量轴向游隙（μm） | -22μm | |
