NSK 7072ABMADBP4A+KL2-02轴承代号说明
7
0
7
2
A
B
M
A
D
B
P
4
A
+
K
L
2
-
0
2
7：角接触球轴承
0：尺寸系列：10系列
72：内径代号，内径：360 mm
A：接触角 30°
B：内部结构优化
MA：铜合金保持架
DB：双列背对背（<>）配对
P4A：外径尺寸公差为特殊级，其他为ISO 4级精度
+KL2：带隔圈，隔圈宽度 2mm
-02：未知特殊情况
7：
角接触球轴承
0：
尺寸系列：10系列
72：
内径代号，内径：360 mm
A：
接触角 30°
B：
内部结构优化
MA：
铜合金保持架
DB：
双列背对背（<>）配对
P4A：
外径尺寸公差为特殊级，其他为ISO 4级精度
+KL2：
带隔圈，隔圈宽度 2mm
-02：
未知特殊情况

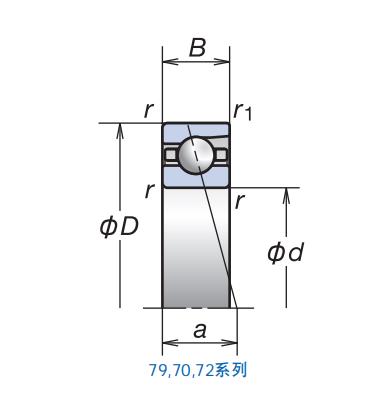

NSK 7072ABMADBP4A+KL2-02轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 360 |
| 外径 | D | 540 |
| 厚度 | B | 82 |
| 作用点位置 | a | 170.9 |
| rmin | 5 | |
| r1 min | 2 | |
| da min | 382 | |
| Da max | 518 | |
| Db max | 530 | |
| ra max | 4 | |
| rb max | 2 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 530 |
| 基本额定静载荷 | Cor | 960 |
| 极限轴向载荷 | 575 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 1500 | |
| 油润滑 - 单列、无预紧 | 2000 | |
| 脂润滑 - 双列、0预紧 | 1275 | |
| 脂润滑 - 双列、0预紧（连续安全运行） | 956.25 | |
| 油润滑 - 双列、0预紧 | 1700 | |
| 油润滑 - 双列、0预紧（连续安全运行） | 1275 | |
| 其他参数 | ||
| 接触角（度） | 30 | |
| 系数 | fo | - |
| 质量（参考值） | 62.4 | |
| 计算结果 | ||
| 预紧力（N） | N | |
| 轴向刚度（N/μm） | N/μm | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | μm | |
