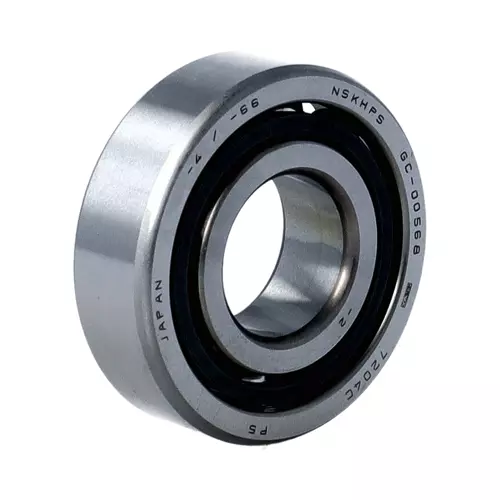

NSK 7204CTYNSULP4 S轴承代号说明
7
2
0
4
C
T
Y
N
S
U
L
P
4
-
S
7：角接触球轴承
2：尺寸系列：02系列
04：内径代号，内径：20 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：单列万能配对
L：轻预紧
P4：ISO 4级精度
-S：商业包装，金色纸盒并覆膜，单个或成对包装
7：
角接触球轴承
2：
尺寸系列：02系列
04：
内径代号，内径：20 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
SU：
单列万能配对
L：
轻预紧
P4：
ISO 4级精度
-S：
商业包装，金色纸盒并覆膜，单个或成对包装
NSK 7204CTYNSULP4 S轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 20 |
| 外径 | D | 47 |
| 厚度 | B | 14 |
| 作用点位置 | a | 11.5 |
| rmin | 1 | |
| r1 min | 0.6 | |
| da min | 26 | |
| Da max | 41 | |
| Db max | 42 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 15.3 |
| 基本额定静载荷 | Cor | 8.05 |
| 极限轴向载荷 | 6.3 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 34400 | |
| 油润滑 - 单列、无预紧 | 52300 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 25800 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 39225 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 13.3 |
| 质量（参考值） | 0.103 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：68 N。三列使用时，预紧力为：92.48 N。四列使用时，预紧力为：136 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：30 N/μm。三列使用时，轴向刚度为：44.4 N/μm。四列使用时，轴向刚度为：60 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | -7μm | |
