NSK 7208CTYNDBLP5 Q轴承代号说明
7
2
0
8
C
T
Y
N
D
B
L
P
5
-
Q
7：角接触球轴承
2：尺寸系列：02系列
08：内径代号，内径：40 mm
C：接触角 15°
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
L：轻预紧
P5：ISO 5级精度

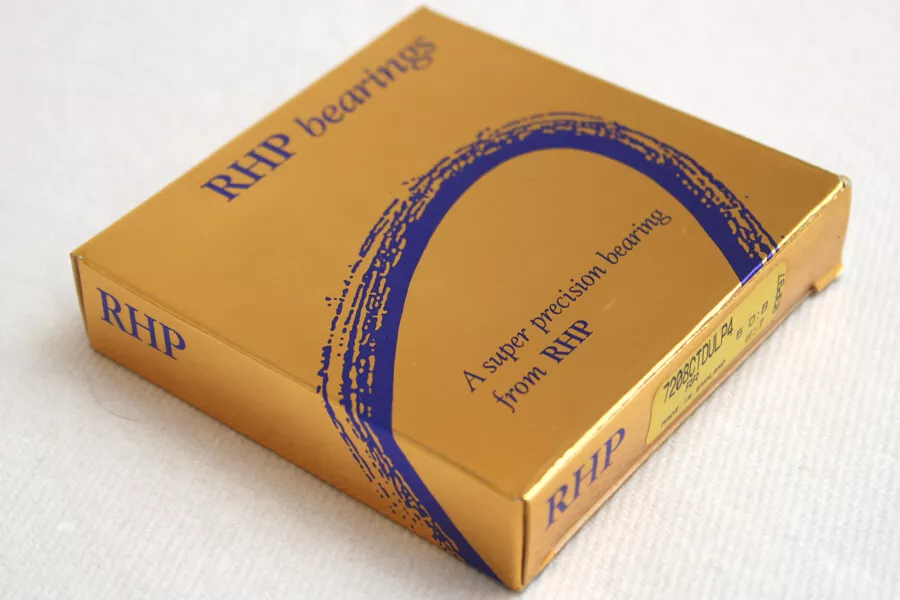

-Q：商业包装，金色纸盒不覆膜单个或成对包装
7：
角接触球轴承
2：
尺寸系列：02系列
08：
内径代号，内径：40 mm
C：
接触角 15°
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
L：
轻预紧
P5：
ISO 5级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
NSK 7208CTYNDBLP5 Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 40 |
| 外径 | D | 80 |
| 厚度 | B | 18 |
| 作用点位置 | a | 17 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 47 | |
| Da max | 73 | |
| Db max | 75 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 38 |
| 基本额定静载荷 | Cor | 25.2 |
| 极限轴向载荷 | 17.6 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 19200 | |
| 油润滑 - 单列、无预紧 | 29200 | |
| 脂润滑 - 双列、L预紧 | 15360 | |
| 脂润滑 - 双列、L预紧（连续安全运行） | 11520 | |
| 油润滑 - 双列、L预紧 | 23360 | |
| 油润滑 - 双列、L预紧（连续安全运行） | 17520 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 14.1 |
| 质量（参考值） | 0.366 | |
| 计算结果 | ||
| 预紧力（N） | 200 N | |
| 轴向刚度（N/μm） | 60 N/μm | |
| 径向刚度（N/μm） | 360 N/μm | |
| 测量轴向游隙（μm） | -13μm | |
