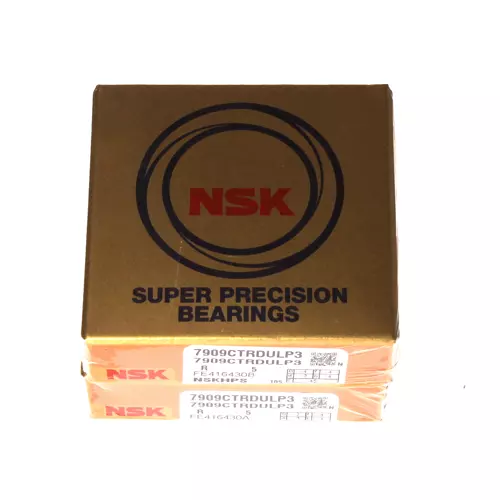

NSK 7909CTRDUMP3轴承代号说明
7
9
0
9
C
T
R
D
U
M
P
3
7：角接触球轴承
9：尺寸系列：19系列
09：内径代号，内径：45 mm
C：接触角 15°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：双列万能配对
M：中预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
9：
尺寸系列：19系列
09：
内径代号，内径：45 mm
C：
接触角 15°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DU：
双列万能配对
M：
中预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
NSK 7909CTRDUMP3轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度 | B | 12 |
| 作用点位置 | a | 13.6 |
| rmin | 0.6 | |
| r1 min | 0.3 | |
| da min | 50 | |
| Da max | 63 | |
| Db max | 65.5 | |
| ra max | 0.6 | |
| rb max | 0.3 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 16.8 |
| 基本额定静载荷 | Cor | 13.4 |
| 极限轴向载荷 | 8.55 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 20400 | |
| 油润滑 - 单列、无预紧 | 31000 | |
| 脂润滑 - 双列、M预紧 | 13260 | |
| 脂润滑 - 双列、M预紧（连续安全运行） | 9945 | |
| 油润滑 - 双列、M预紧 | 20150 | |
| 油润滑 - 双列、M预紧（连续安全运行） | 15112.5 | |
| 其他参数 | ||
| 接触角（度） | 15 | |
| 系数 | fo | 16 |
| 质量（参考值） | 0.129 | |
| 计算结果 | ||
| 预紧力（N） | 190 N | |
| 轴向刚度（N/μm） | 66 N/μm | |
| 径向刚度（N/μm） | 330 N/μm | |
| 测量轴向游隙（μm） | -11μm | |
