NSK 90BNR10HTSRV1VDUEL01 YL2X Q轴承代号说明
9
0
B
N
R
1
0
H
T
S
R
V
1
V
D
U
E
L
0
1
-
Y
L
2
X
-
Q
90：高速角接触球轴承，轴承内径：90mm
BNR：接触角 18°
10：尺寸系列：10系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TSR：未知保持架
V1V：两侧带非接触式橡胶密封件
DU：双列万能配对
EL：微预紧
01：未知特殊情况
-YL2：YL2 润滑脂
X：油脂填充量代号，约填充空间容积的 15%

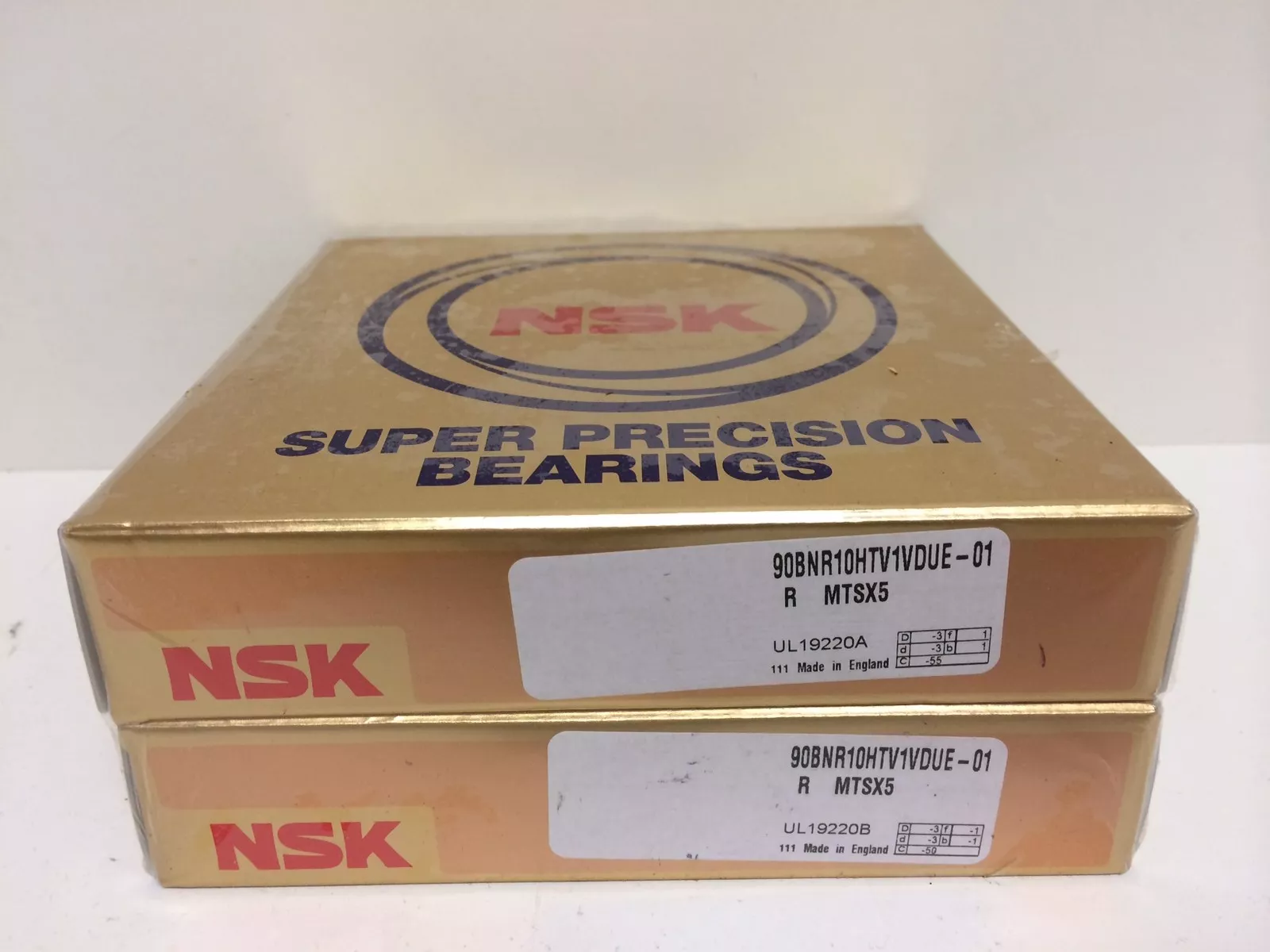

-Q：商业包装，金色纸盒不覆膜单个或成对包装
90：
高速角接触球轴承，轴承内径：90mm
BNR：
接触角 18°
10：
尺寸系列：10系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TSR：
未知保持架
V1V：
两侧带非接触式橡胶密封件
DU：
双列万能配对
EL：
微预紧
01：
未知特殊情况
-YL2：
YL2 润滑脂
X：
油脂填充量代号，约填充空间容积的 15%
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
NSK 90BNR10HTSRV1VDUEL01 YL2X Q轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 90 |
| 外径 | D | 140 |
| 厚度 | B | 24 |
| 作用点位置 | a | 30.7 |
| BN | 5.5 | |
| SN | 14.5 | |
| r1 min | 1 | |
| rmin | 1.5 | |
| da min | 99 | |
| Da max | 131 | |
| Db max | 134 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 35 |
| 基本额定静载荷 | Cor | 33 |
| 极限轴向载荷 | 31.5 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 15700 | |
| 油润滑 - 单列、无预紧 | 24400 | |
| 脂润滑 - 双列、EL预紧 | 13345 | |
| 脂润滑 - 双列、EL预紧（连续安全运行） | 10008.75 | |
| 油润滑 - 双列、EL预紧 | 20740 | |
| 油润滑 - 双列、EL预紧（连续安全运行） | 15555 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.9 |
| 质量（参考值） | 1.16 | |
| 计算结果 | ||
| 预紧力（N） | 98 N | |
| 轴向刚度（N/μm） | 83 N/μm | |
| 径向刚度（N/μm） | 539.5 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
