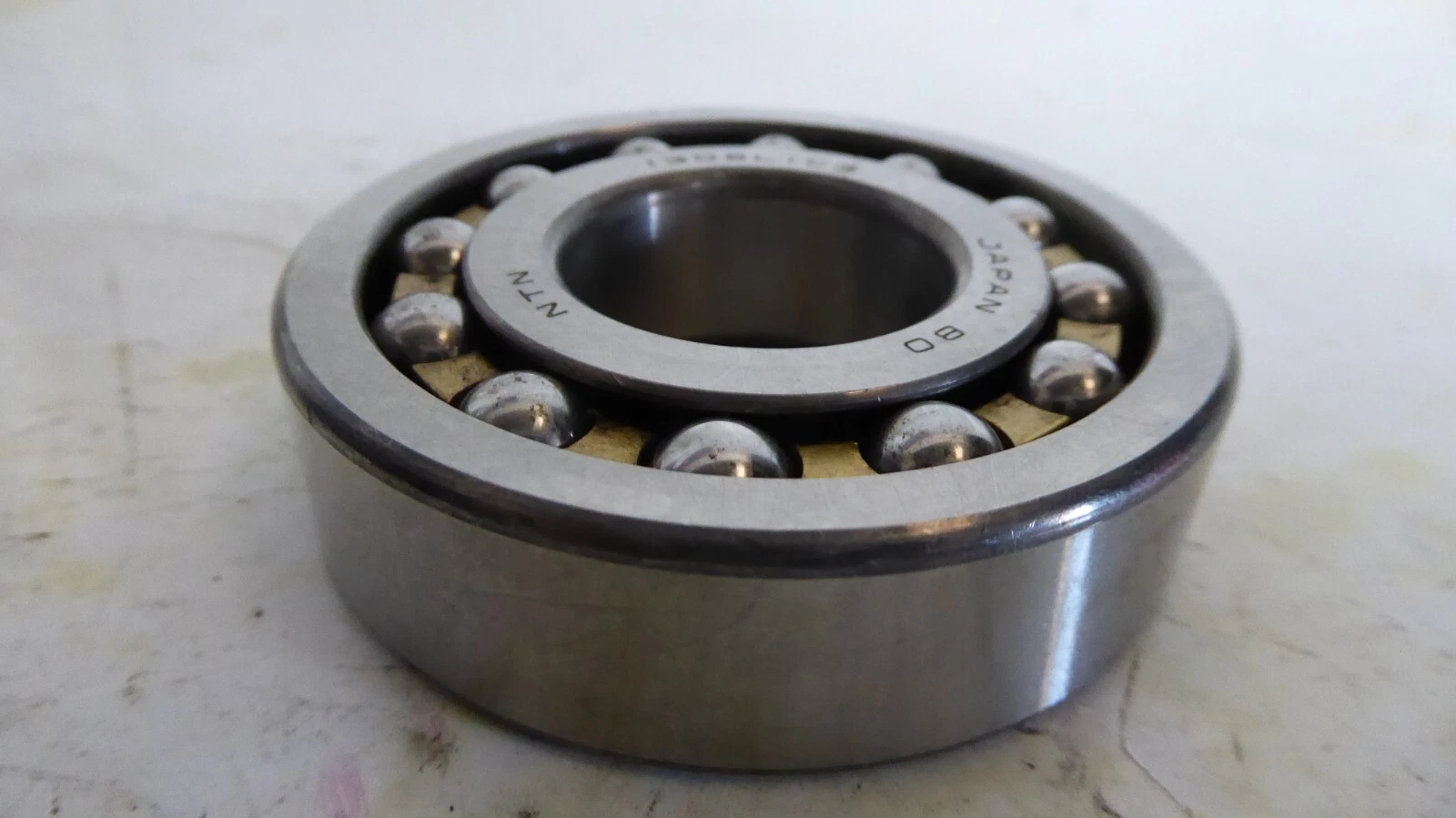

NTN 1306SL1C3轴承代号说明
1
3
0
6
S
L
1
C
3
1：标准自调心球轴承
3：ISO标准03系列
06：内径：30 mm
S：内部设计优化
L1：机加工黄铜保持架
C3：C3游隙
1：
标准自调心球轴承
3：
ISO标准03系列
06：
内径：30 mm
S：
内部设计优化
L1：
机加工黄铜保持架
C3：
C3游隙
NTN 1306SL1C3轴承技术规格
| 类型 | 自调心球轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 11000转/分钟 |
| 极限转速-脂润滑 | 8500转/分钟 |
| Y1 | 2.40 |
| Y2 | 3.70 |
| Y0 | 2.50 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 1420 lbf 6300 N 6.30 kN |
| 基本额定动载荷 | 4800 lbf 21400 N 21.40 kN |
| 附件 | 开式 |
| 重量 | 0.871 lb 0.395 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 1306SL1C3轴承尺寸规格
| 自调心球轴承 - 圆柱孔 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.7480 in 19.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 1.4370 in 36.500 mm |
| Da max | 2.5787 in 65.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 1306SL1C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 1306SL1C3轴承（二维剖面图）
NTN 1306SL1C3轴承尺寸图
