NTN 21313VC3轴承代号说明
2
1
3
1
3
V
C
3
2：调心滚子轴承
1：宽度尺寸系列：1系列
3：外径尺寸系列：3系列
13：内径：65 mm
V：内部设计变更
C3：C3游隙
2：
调心滚子轴承
1：
宽度尺寸系列：1系列
3：
外径尺寸系列：3系列
13：
内径：65 mm
V：
内部设计变更
C3：
C3游隙
NTN 21313VC3轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| e | 0.23 |
| Y1 | 2.91 |
| Y2 | 4.33 |
| Y0 | 2.84 |
| 系列 | 213 |
| 径向游隙 | C3 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 48500 lbf 215000 N 215.00 kN |
| 基本额定动载荷 | 50500 lbf 224000 N 224.00 kN |
| 附件 | 开式 |
| 重量 | 5.313 lb 2.410 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 21313VC3轴承尺寸规格
| 调心滚子轴承 - 圆柱孔，213系列 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 1.2992 in 33.000 mm |
| d1 | 3.3465 in 85.000 mm |
| D1 | 4.7244 in 120.000 mm |
| r | 0.0827 in 2.100 mm |
| da min | 3.0315 in 77.000 mm |
| Da max | 5.0394 in 128.000 mm |
| ras max | 0.0787 in 2.000 mm |

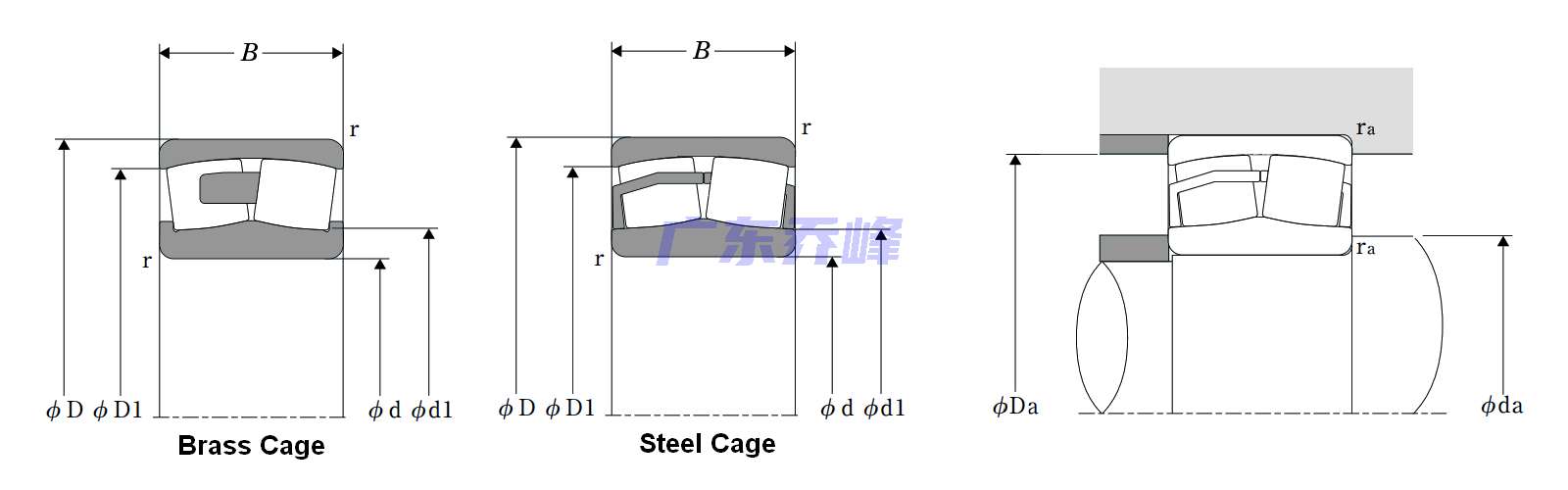

NTN 21313VC3轴承尺寸图
