NTN 22206EAC3轴承代号说明
2
2
2
0
6
E
A
C
3
2：调心滚子轴承
2：宽度尺寸系列：2系列
2：外径尺寸系列：2系列
06：内径：30 mm
EA：EA型，带压制钢保持架，高载荷
C3：C3游隙
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
2：
外径尺寸系列：2系列
06：
内径：30 mm
EA：
EA型，带压制钢保持架，高载荷
C3：
C3游隙
NTN 22206EAC3轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 11000转/分钟 |
| 极限转速-脂润滑 | 8800转/分钟 |
| e | 0.31 |
| Y1 | 2.15 |
| Y2 | 3.20 |
| Y0 | 2.10 |
| 系列 | 222 |
| 径向游隙 | C3 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 14500 lbf 64500 N 64.50 kN |
| 基本额定动载荷 | 17000 lbf 75700 N 75.70 kN |
| 附件 | 开式 |
| 重量 | 0.595 lb 0.270 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 22206EAC3轴承尺寸规格
| 调心滚子轴承 - 圆柱孔，222系列 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 1.4567 in 37.000 mm |
| D1 | 2.1654 in 55.000 mm |
| r | 0.0394 in 1.000 mm |
| da min | 1.4173 in 36.000 mm |
| Da max | 2.2047 in 56.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 22206EAC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 22206EAC3轴承（二维前视图）

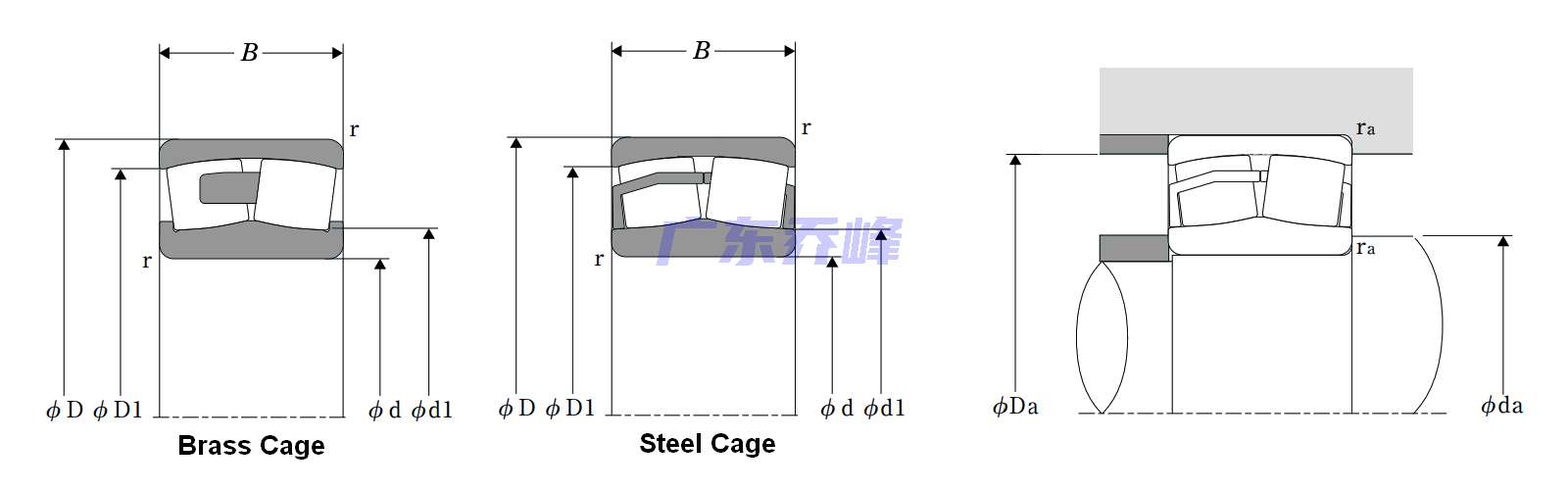

NTN 22206EAC3轴承尺寸图
