NTN 22208EAD1ZZC3轴承代号说明
2
2
2
0
8
E
A
D
1
Z
Z
C
3
2：调心滚子轴承
2：宽度尺寸系列：2系列
2：外径尺寸系列：2系列
08：内径：40 mm
EA：EA型，带压制钢保持架，高载荷
D1：外圈润滑油槽油孔
ZZ：双面带防尘盖
C3：C3游隙
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
2：
外径尺寸系列：2系列
08：
内径：40 mm
EA：
EA型，带压制钢保持架，高载荷
D1：
外圈润滑油槽油孔
ZZ：
双面带防尘盖
C3：
C3游隙
NTN 22208EAD1ZZC3轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-脂润滑 | 11000转/分钟 |
| 防尘盖材质 | 钢 |
| 精度等级 | 公制 |
| 外圈矫正 | 重新润滑 |
| 结构 | 单列 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 23600 lbf 105000 N 105.00 kN |
| 基本额定动载荷 | 26000 lbf 116000 N 116.00 kN |
| 附件 | 双面防尘盖 |
| 重量 | 1.191 lb 0.540 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 22208EAD1ZZC3轴承尺寸规格
| 带防尘盖调心滚子轴承 - 圆柱孔 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.9055 in 23.000 mm |
| rs | 0.0394 in 1.000 mm |
| b | 0.2126 in 5.400 mm |
NTN 22208EAD1ZZC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

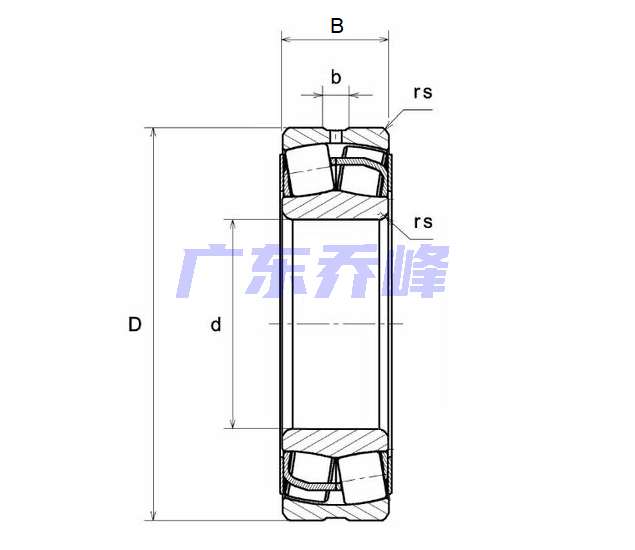

NTN 22208EAD1ZZC3轴承（二维剖面图）
NTN 22208EAD1ZZC3轴承尺寸图
