NTN 22209EAKB33C3H2000B轴承代号说明
2
2
2
0
9
E
A
K
B
3
3
C
3
H
2
0
0
0
B
2：调心滚子轴承
2：宽度尺寸系列：2系列
2：外径尺寸系列：2系列
09：内径：45 mm
EA：EA型，带压制钢保持架，高载荷
K：锥孔，锥角 1:12
B33：不明后缀
C3：C3游隙
H2000B：高转速离心机用
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
2：
外径尺寸系列：2系列
09：
内径：45 mm
EA：
EA型，带压制钢保持架，高载荷
K：
锥孔，锥角 1:12
B33：
不明后缀
C3：
C3游隙
H2000B：
高转速离心机用
NTN 22209EAKB33C3H2000B轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 7700转/分钟 |
| 极限转速-脂润滑 | 6100转/分钟 |
| e | 0.26 |
| Y1 | 2.64 |
| Y2 | 3.93 |
| Y0 | 2.58 |
| 系列 | 222 |
| 径向游隙 | C3 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 锥角 | 1:12 |
| 基本额定静载荷 | 25400 lbf 113000 N 113.00 kN |
| 基本额定动载荷 | 27200 lbf 121000 N 121.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 22209EAKB33C3H2000B轴承尺寸规格
| 调心滚子轴承 - 圆锥孔 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.9055 in 23.000 mm |
| d1 | 2.1260 in 54.000 mm |
| D1 | 2.9921 in 76.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 2.0472 in 52.000 mm |
| Da max | 3.0709 in 78.000 mm |
| ras max | 0.0433 in 1.100 mm |
NTN 22209EAKB33C3H2000B轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

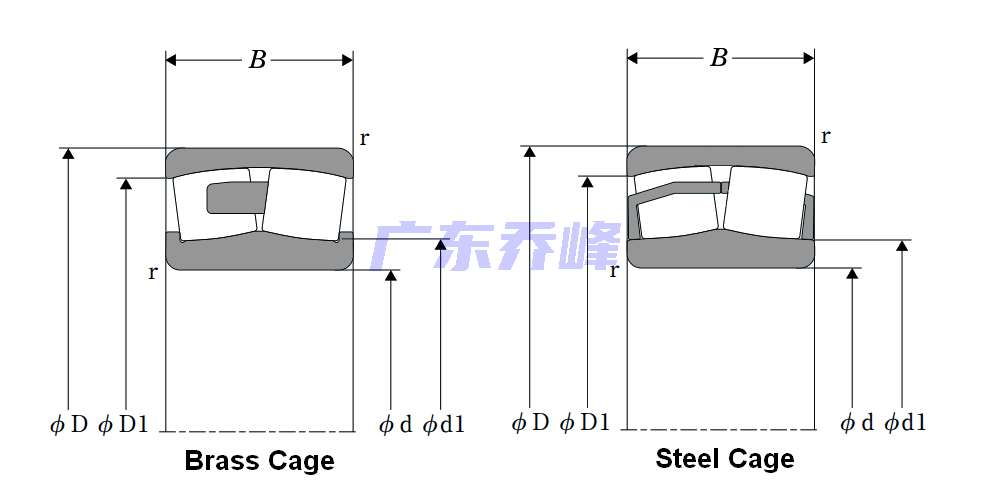

NTN 22209EAKB33C3H2000B轴承（二维剖面图）
NTN 22209EAKB33C3H2000B轴承尺寸图
