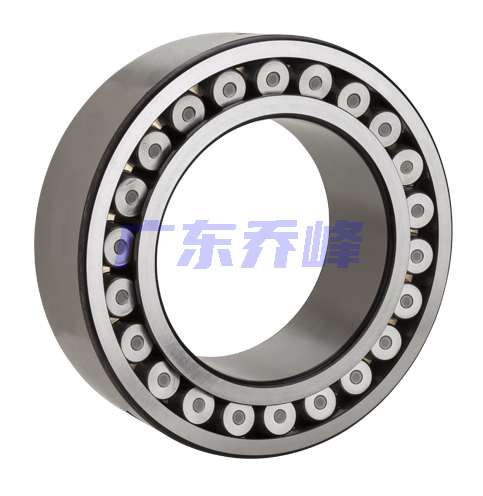

NTN 22213EX2轴承代号说明
2
2
2
1
3
E
X
2
2：调心滚子轴承
2：宽度尺寸系列：2系列
2：外径尺寸系列：2系列
13：内径：65 mm
E：Ultage 品质
X2：特殊2型倒角
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
2：
外径尺寸系列：2系列
13：
内径：65 mm
E：
Ultage 品质
X2：
特殊2型倒角
NTN 22213EX2轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 玻璃纤维增强 |
| 保持架材质 | 尼龙 |
| 极限转速-油润滑 | 5500转/分钟 |
| 极限转速-脂润滑 | 4400转/分钟 |
| e | 0.24 |
| Y1 | 2.79 |
| Y2 | 4.15 |
| Y0 | 2.73 |
| 系列 | 222 |
| 径向游隙 | CN |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 50500 lbf 224000 N 224.00 kN |
| 基本额定动载荷 | 51000 lbf 226000 N 226.00 kN |
| 附件 | 开式 |
| 重量 | 3.153 lb 1.430 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 22213EX2轴承尺寸规格
| 调心滚子轴承 - 圆柱孔，222系列 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 4.7244 in 120.000 mm |
| B | 1.2205 in 31.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 2.9134 in 74.000 mm |
| Da max | 4.3701 in 111.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN 22213EX2轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 22213EX2轴承（二维前视图）
NTN 22213EX2轴承尺寸图
