NTN 22240EMD1C3轴承代号说明
2
2
2
4
0
E
M
D
1
C
3
2：调心滚子轴承
2：宽度尺寸系列：2系列
2：外径尺寸系列：2系列
40：内径：200 mm
EM：EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
D1：外圈润滑油槽油孔
C3：C3游隙
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
2：
外径尺寸系列：2系列
40：
内径：200 mm
EM：
EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
D1：
外圈润滑油槽油孔
C3：
C3游隙
NTN 22240EMD1C3轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 极限转速-油润滑 | 1700转/分钟 |
| 极限转速-脂润滑 | 1400转/分钟 |
| e | 0.25 |
| Y1 | 2.74 |
| Y2 | 4.08 |
| Y0 | 2.68 |
| 系列 | 222 |
| 径向游隙 | C3 |
| 外圈矫正 | 重新润滑 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 470000 lbf 2100000 N 2100.00 kN |
| 基本额定动载荷 | 405000 lbf 1810000 N 1810.00 kN |
| 附件 | 开式 |
| 重量 | 93.762 lb 42.530 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 22240EMD1C3轴承尺寸规格
| 调心滚子轴承 - 圆柱孔&注油槽，222系列 - 尺寸 | |
| d | 7.8740 in 200.000 mm |
| D | 14.1732 in 360.000 mm |
| B | 3.8583 in 98.000 mm |
| d1 | 9.2126 in 234.000 mm |
| D1 | 12.7165 in 323.000 mm |
| r | 0.1575 in 4.000 mm |
| W0 | 0.7874 in 20.000 mm |
| d0 | 0.3937 in 10.000 mm |
| da min | 8.5433 in 217.000 mm |
| Da max | 13.5039 in 343.000 mm |
| ras max | 0.1575 in 4.000 mm |
NTN 22240EMD1C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 22240EMD1C3轴承（二维前视图）

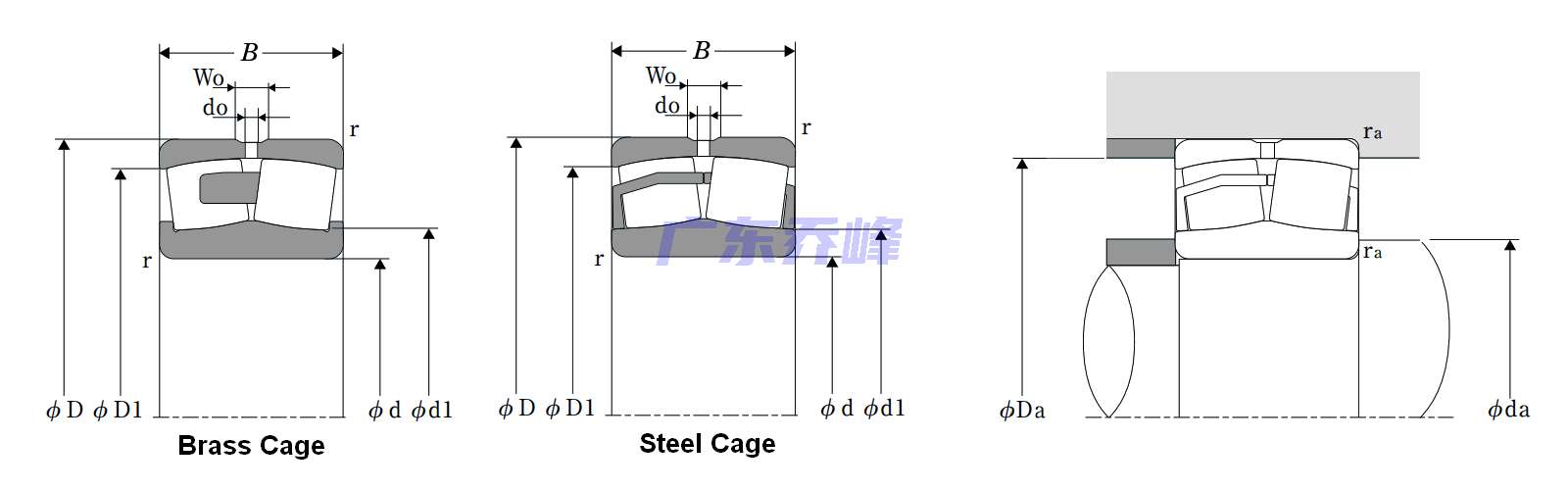

NTN 22240EMD1C3轴承尺寸图
NTN 22240EMD1C3轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| 22240EMD1C3 | 18 | 3784.72 |
| 注：可直接联系销售人员了解详情。 | ||
