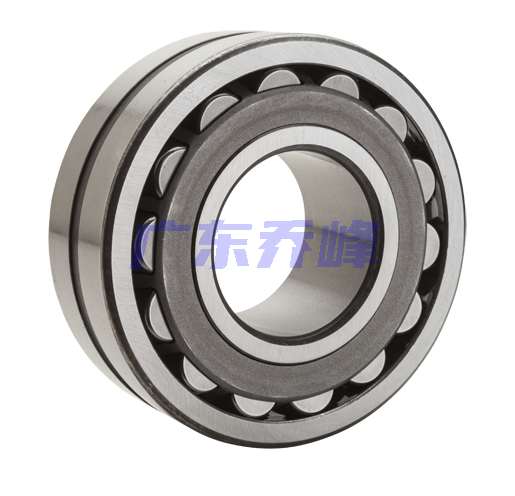

NTN 22309EF800轴承代号说明
2
2
3
0
9
E
F
8
0
0
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
09：内径：45 mm
E：Ultage 品质
F800：用于振动应用，高载荷
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
09：
内径：45 mm
E：
Ultage 品质
F800：
用于振动应用，高载荷
NTN 22309EF800轴承技术规格
| 类型 | 振动筛用调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 极限转速-油润滑 | 5700转/分钟 |
| 极限转速-脂润滑 | 4600转/分钟 |
| 系列 | 223 |
| 径向游隙 | C4 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 42000 lbf 187000 N 187.00 kN |
| 基本额定动载荷 | 44000 lbf 196000 N 196.00 kN |
| 附件 | 开式 |
| 重量 | 3.018 lb 1.369 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 22309EF800轴承尺寸规格
| 振动筛用调心滚子轴承 - 圆柱孔 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 1.4173 in 36.000 mm |
| d1 | 2.3228 in 59.000 mm |
| D1 | 3.4252 in 87.000 mm |
| r | 0.1772 in 1.500 mm |
| W0 | 0.2520 in 6.400 mm |
| d0 | 0.1181 in 3.000 mm |
| da min | 2.1260 in 54.000 mm |
| Da max | 3.5827 in 91.000 mm |
NTN 22309EF800轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 22309EF800轴承（二维剖面图）
NTN 22309EF800轴承尺寸图
