NTN 22320EKF800轴承代号说明
2
2
3
2
0
E
K
F
8
0
0
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
20：内径：100 mm
E：Ultage 品质
K：锥孔，锥角 1:12
F800：用于振动应用，高载荷
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
20：
内径：100 mm
E：
Ultage 品质
K：
锥孔，锥角 1:12
F800：
用于振动应用，高载荷
NTN 22320EKF800轴承技术规格
| 类型 | 振动筛用调心滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| e | 0.34 |
| Y1 | 1.98 |
| Y2 | 2.94 |
| Y0 | 1.93 |
| 系列 | 223 |
| 径向游隙 | C4 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 锥角 | 1:12 |
| 基本额定静载荷 | 190000 lbf 844000 N 844.00 kN |
| 基本额定动载荷 | 177000 lbf 787000 N 787.00 kN |
| 附件 | 开式 |
| 重量 | 27.999 lb 12.700 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 22320EKF800轴承尺寸规格
| 振动筛用调心滚子轴承 - 圆锥孔 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 8.4646 in 215.000 mm |
| B | 2.8740 in 73.000 mm |
| d1 | 5.0000 in 127.000 mm |
| D1 | 7.3622 in 187.000 mm |
| r | 0.1181 in 3.000 mm |
| W0 | 0.5236 in 13.300 mm |
| d0 | 0.2362 in 6.000 mm |
| da min | 4.4882 in 114.000 mm |
| Da max | 7.9134 in 201.000 mm |
| ras max | 0.1181 in 3.000 mm |
NTN 22320EKF800轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

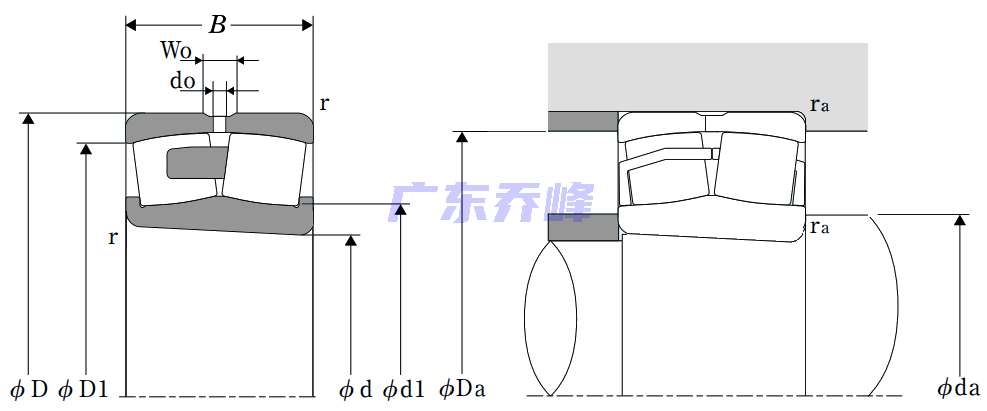

NTN 22320EKF800轴承（二维剖面图）
NTN 22320EKF800轴承尺寸图
