NTN 22320UAVS1轴承代号说明
2
2
3
2
0
U
A
V
S
1
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
20：内径：100 mm
UA：用于振动应用
VS1：振动筛轴承的特殊公差等级（等同于C3游隙）
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
20：
内径：100 mm
UA：
用于振动应用
VS1：
振动筛轴承的特殊公差等级（等同于C3游隙）
NTN 22320UAVS1轴承技术规格
| 类型 | 振动筛用调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 系列 | 223 |
| 径向游隙 | CN |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 194000 lbf 863000 N 863.00 kN |
| 基本额定动载荷 | 151000 lbf 672000 N 672.00 kN |
| 附件 | 开式 |
| 重量 | 28.440 lb 12.900 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 22320UAVS1轴承尺寸规格
| 振动筛用调心滚子轴承 - 圆柱孔 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 8.4646 in 215.000 mm |
| B | 2.8740 in 73.000 mm |
| r | 0.1181 in 3.000 mm |
| W0 | 0.3937 in 10.000 mm |
NTN 22320UAVS1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

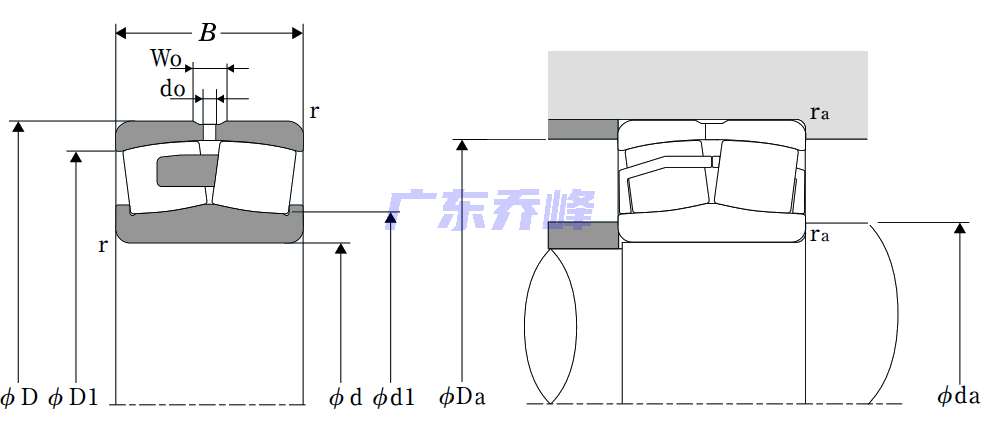

NTN 22320UAVS1轴承（二维剖面图）
NTN 22320UAVS1轴承尺寸图
