NTN 22334EMKD1C3轴承代号说明
2
2
3
3
4
E
M
K
D
1
C
3
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
34：内径：170 mm
EM：EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
K：锥孔，锥角 1:12
D1：外圈润滑油槽油孔
C3：C3游隙
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
34：
内径：170 mm
EM：
EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
K：
锥孔，锥角 1:12
D1：
外圈润滑油槽油孔
C3：
C3游隙
NTN 22334EMKD1C3轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 极限转速-油润滑 | 1500转/分钟 |
| 极限转速-脂润滑 | 1200转/分钟 |
| e | 0.32 |
| Y1 | 2.09 |
| Y2 | 3.11 |
| Y0 | 2.04 |
| 系列 | 223 |
| 径向游隙 | C3 |
| 外圈矫正 | 重新润滑 |
| 公差 | JIS-0 RBEC-1 |
| 锥角 | 1:12 |
| 基本额定静载荷 | 590000 lbf 2630000 N 2630.00 kN |
| 基本额定动载荷 | 495000 lbf 2200000 N 2200.00 kN |
| 附件 | 开式 |
| 重量 | 130.293 lb 59.100 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 22334EMKD1C3轴承尺寸规格
| 调心滚子轴承，带圆锥孔&注油槽 - 尺寸 | |
| d | 6.6929 in 170.000 mm |
| D | 14.1732 in 360.000 mm |
| B | 4.7244 in 120.000 mm |
| d1 | 8.7795 in 223.000 mm |
| D1 | 12.3228 in 313.000 mm |
| r | 0.1575 in 4.000 mm |
| W0 | 0.7874 in 20.000 mm |
| d0 | 0.3937 in 10.000 mm |
| da min | 7.3622 in 187.000 mm |
| Da max | 13.5039 in 343.000 mm |
| ras max | 0.1575 in 4.000 mm |
NTN 22334EMKD1C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

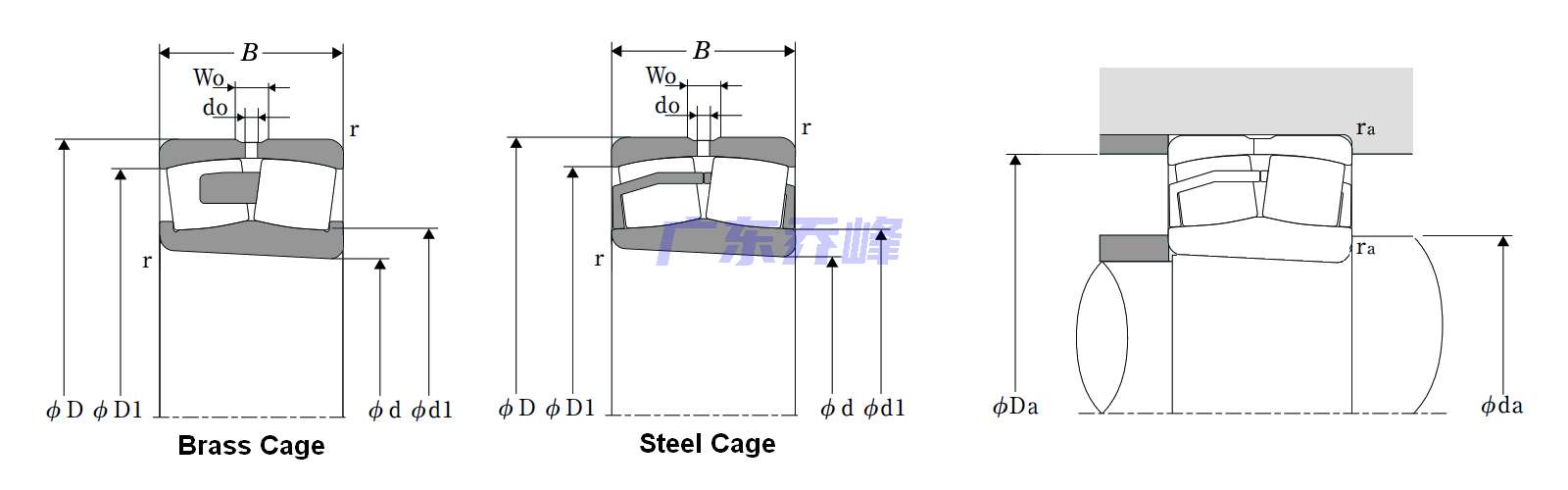

NTN 22334EMKD1C3轴承（二维剖面图）
NTN 22334EMKD1C3轴承尺寸图
NTN 22334EMKD1C3轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| 22334EMKD1C3 | 123 | 4570.84 |
| 注：可直接联系销售人员了解详情。 | ||
