NTN 23028EAD1H2000B轴承代号说明
2
3
0
2
8
E
A
D
1
H
2
0
0
0
B
2：调心滚子轴承
3：宽度尺寸系列：3系列
0：外径尺寸系列：0系列
28：内径：140 mm
EA：EA型，带压制钢保持架，高载荷
D1：外圈润滑油槽油孔
H2000B：高转速离心机用
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
0：
外径尺寸系列：0系列
28：
内径：140 mm
EA：
EA型，带压制钢保持架，高载荷
D1：
外圈润滑油槽油孔
H2000B：
高转速离心机用
NTN 23028EAD1H2000B轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| e | 0.25 |
| Y1 | 2.73 |
| Y2 | 4.06 |
| Y0 | 2.67 |
| 系列 | 230 |
| 径向游隙 | CN |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 附件 | 开式 |
| 重量 | 13.999 lb 6.350 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 23028EAD1H2000B轴承尺寸规格
| 调心滚子轴承 - 圆柱孔&注油槽，230系列 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 8.2677 in 210.000 mm |
| B | 2.0866 in 53.000 mm |
| r | 0.0787 in 2.000 mm |
| W0 | 0.3543 in 9.000 mm |
| d0 | 0.1575 in 4.000 mm |
| da min | 5.9055 in 150.000 mm |
| Da max | 7.8740 in 200.000 mm |
| ras max | 0.0787 in 2.000 mm |
NTN 23028EAD1H2000B轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 23028EAD1H2000B轴承（二维前视图）

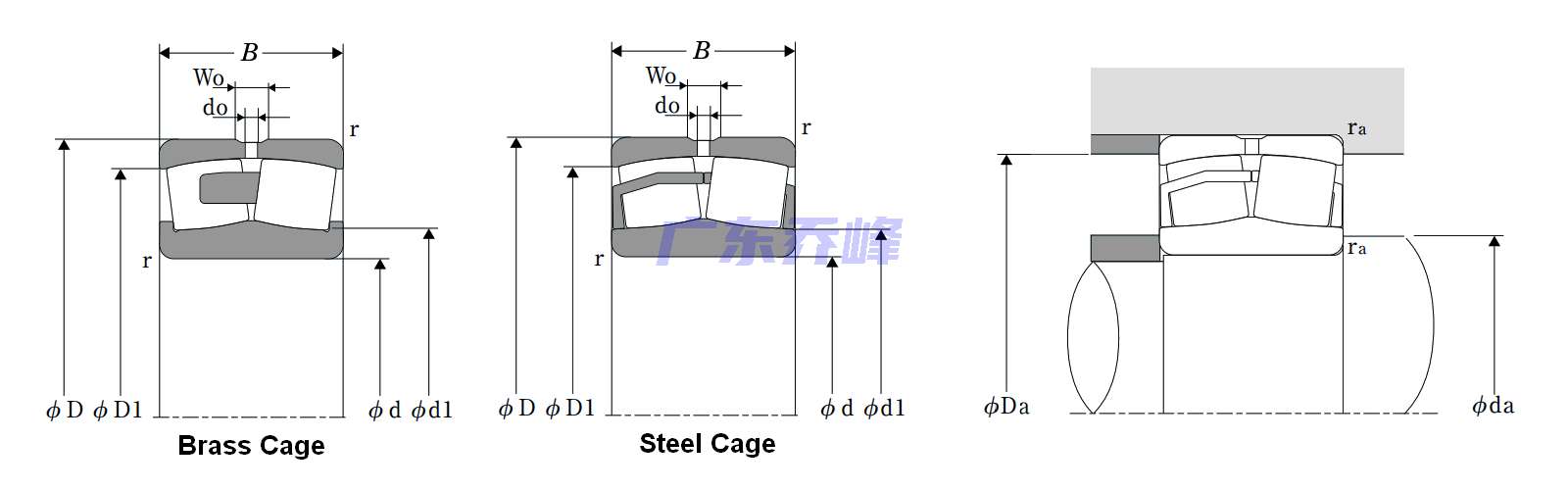

NTN 23028EAD1H2000B轴承尺寸图
