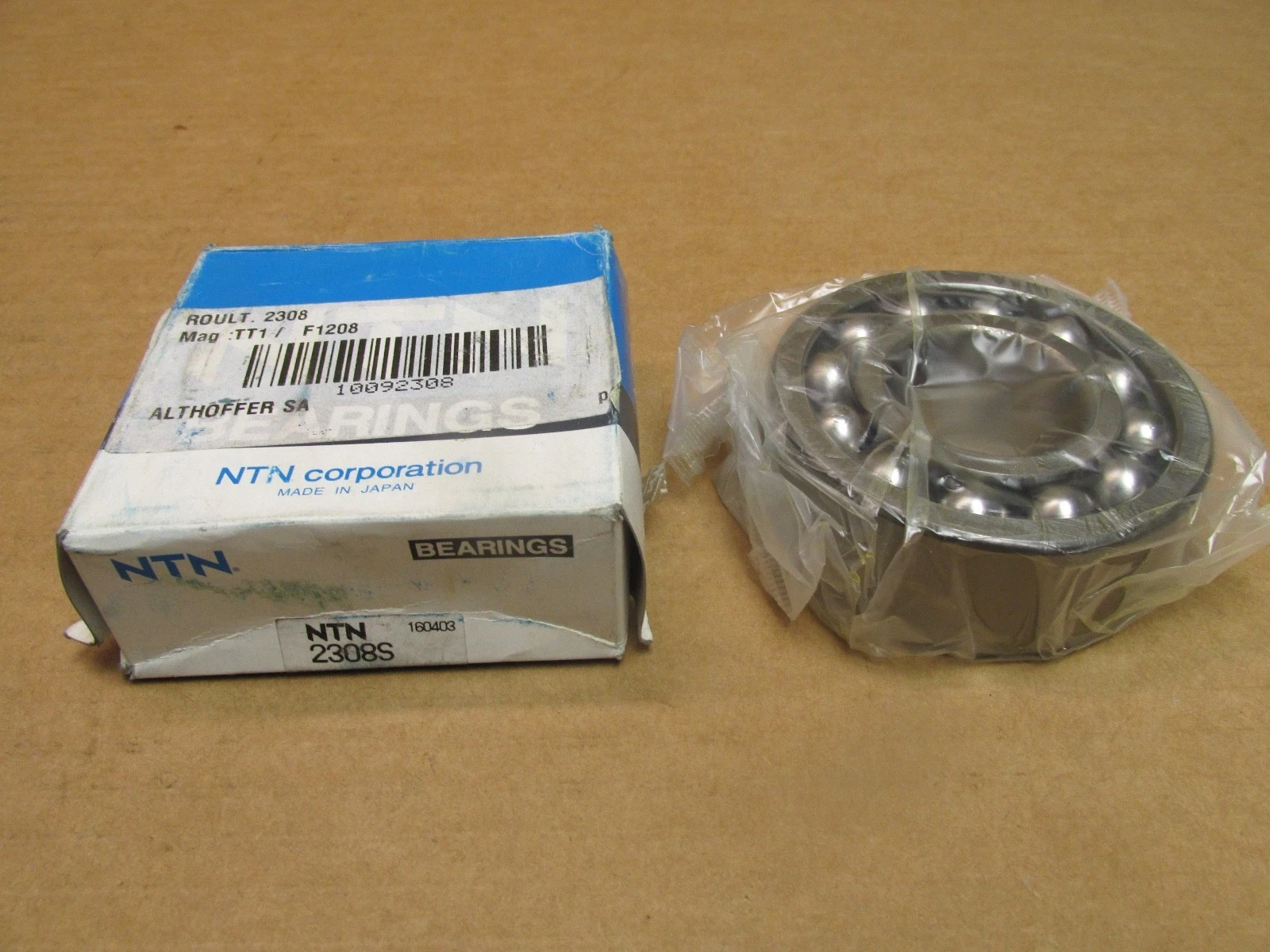

NTN 2308S轴承代号说明
2
3
0
8
S
2：加宽型自调心球轴承
3：ISO标准03系列
08：内径：40 mm
S：内部设计优化
2：
加宽型自调心球轴承
3：
ISO标准03系列
08：
内径：40 mm
S：
内部设计优化
NTN 2308S轴承技术规格
| 类型 | 自调心球轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 8000转/分钟 |
| 极限转速-脂润滑 | 6300转/分钟 |
| Y1 | 1.50 |
| Y2 | 2.30 |
| Y0 | 1.50 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 3050 lbf 13500 N 13.50 kN |
| 基本额定动载荷 | 10200 lbf 45500 N 45.50 kN |
| 附件 | 开式 |
| 重量 | 2.013 lb 0.913 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 2308S轴承尺寸规格
| 自调心球轴承 - 圆柱孔 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 1.2992 in 33.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 1.8898 in 48.000 mm |
| Da max | 3.2283 in 82.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN 2308S轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 2308S轴承（二维剖面图）
NTN 2308S轴承尺寸图
NTN 2308S轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| 2308SKC3 | 2881 | 110.72 |
| 2308SK | 767 | 113.77 |
| 2308SC3 | 692 | 107.67 |
| 2308S | 17 | 112.75 |
| 注：可直接联系销售人员了解详情。 | ||
