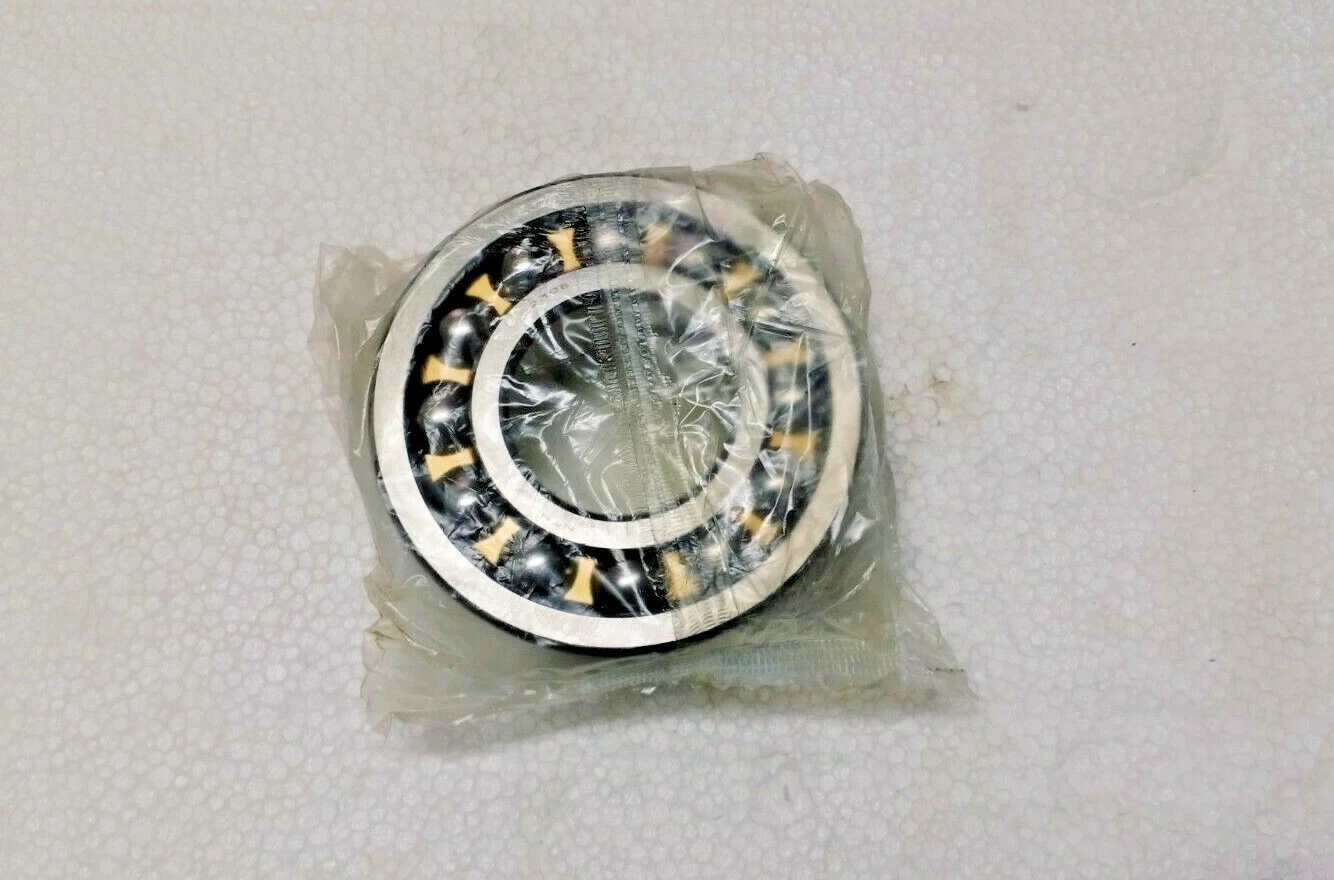

NTN 2308SL1C3轴承代号说明
2
3
0
8
S
L
1
C
3
2：加宽型自调心球轴承
3：ISO标准03系列
08：内径：40 mm
S：内部设计优化
L1：机加工黄铜保持架
C3：C3游隙
2：
加宽型自调心球轴承
3：
ISO标准03系列
08：
内径：40 mm
S：
内部设计优化
L1：
机加工黄铜保持架
C3：
C3游隙
NTN 2308SL1C3轴承技术规格
| 类型 | 自调心球轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 8000转/分钟 |
| 极限转速-脂润滑 | 6300转/分钟 |
| Y1 | 1.50 |
| Y2 | 2.30 |
| Y0 | 1.50 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 3050 lbf 13500 N 13.50 kN |
| 基本额定动载荷 | 10200 lbf 45500 N 45.50 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 2308SL1C3轴承尺寸规格
| 自调心球轴承 - 圆柱孔 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 1.2992 in 33.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 1.8898 in 48.000 mm |
| Da max | 3.2283 in 82.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN 2308SL1C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 2308SL1C3轴承（二维剖面图）
NTN 2308SL1C3轴承尺寸图
