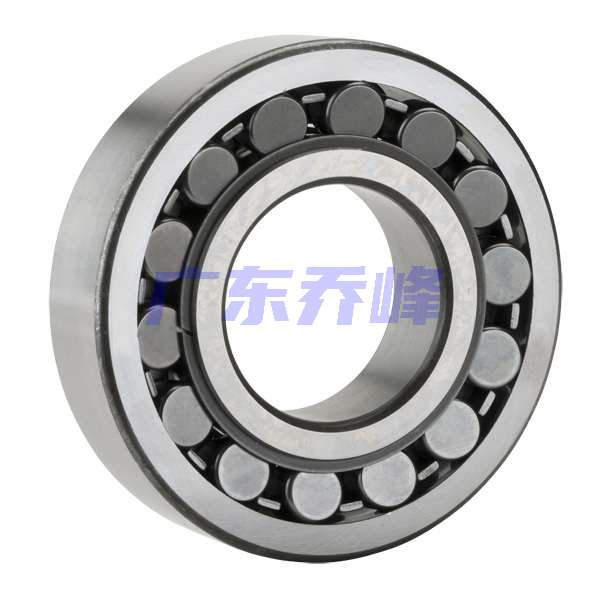

NTN 23122EKMA41轴承代号说明
2
3
1
2
2
E
K
M
A
4
1
2：调心滚子轴承
3：宽度尺寸系列：3系列
1：外径尺寸系列：1系列
22：内径：110 mm
E：Ultage 品质
KM：错误代号，正确应为MK，K：锥孔，锥角 1:12，M：机加工黄铜保持架
A41：内部设计优化
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
1：
外径尺寸系列：1系列
22：
内径：110 mm
E：
Ultage 品质
KM：
错误代号，正确应为MK，K：锥孔，锥角 1:12，M：机加工黄铜保持架
A41：
内部设计优化
NTN 23122EKMA41轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| e | 0.28 |
| Y1 | 2.43 |
| Y2 | 3.61 |
| Y0 | 2.37 |
| 系列 | 231 |
| 径向游隙 | CN |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 锥角 | 1:12 |
| 附件 | 开式 |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 23122EKMA41轴承尺寸规格
| 调心滚子轴承 - 圆锥孔 - 尺寸 | |
| d | 4.3307 in 110.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 2.2047 in 56.000 mm |
| d1 | 4.9213 in 125.000 mm |
| D1 | 6.3386 in 161.000 mm |
| r | 0.0787 in 2.000 mm |
| da min | 4.7638 in 121.000 mm |
| Da max | 6.6535 in 169.000 mm |
| ras max | 0.0787 in 2.000 mm |
NTN 23122EKMA41轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 23122EKMA41轴承（二维剖面图）
NTN 23122EKMA41轴承尺寸图
