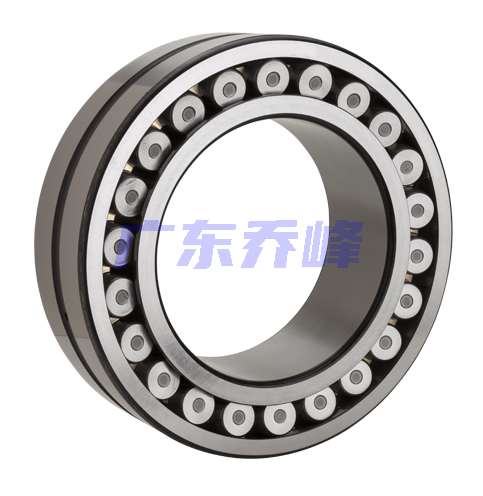

NTN 23940EMD1C3轴承代号说明
2
3
9
4
0
E
M
D
1
C
3
2：调心滚子轴承
3：宽度尺寸系列：3系列
9：外径尺寸系列：9系列
40：内径：200 mm
EM：EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
D1：外圈润滑油槽油孔
C3：C3游隙
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
9：
外径尺寸系列：9系列
40：
内径：200 mm
EM：
EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
D1：
外圈润滑油槽油孔
C3：
C3游隙
NTN 23940EMD1C3轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架材质 | 黄铜 |
| 极限转速-油润滑 | 1500转/分钟 |
| 极限转速-脂润滑 | 1500转/分钟 |
| e | 0.18 |
| Y1 | 3.76 |
| Y2 | 5.59 |
| Y0 | 3.67 |
| 系列 | 239 |
| 径向游隙 | C3 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 268000 lbf 1190000 N 1190.00 kN |
| 基本额定动载荷 | 171000 lbf 760000 N 760.00 kN |
| 附件 | 开式 |
| 重量 | 26.455 lb 12.000 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 23940EMD1C3轴承尺寸规格
| 调心滚子轴承 - 圆柱孔&注油槽，239系列 - 尺寸 | |
| d | 7.8740 in 200.000 mm |
| D | 11.0236 in 280.000 mm |
| B | 2.3622 in 60.000 mm |
| d1 | 8.7008 in 221.000 mm |
| D1 | 10.2362 in 260.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.4724 in 12.000 mm |
| d0 | 0.2362 in 6.000 mm |
| da min | 8.3071 in 211.000 mm |
| Da max | 10.5906 in 269.000 mm |
| ras max | 0.0827 in 2.100 mm |
NTN 23940EMD1C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 23940EMD1C3轴承（二维前视图）
NTN 23940EMD1C3轴承尺寸图
