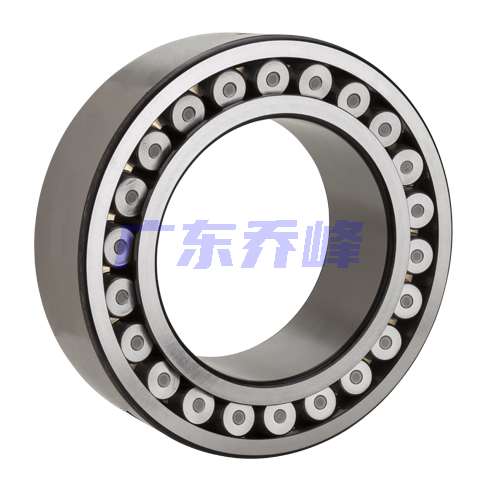

NTN 23984L1轴承代号说明
2
3
9
8
4
L
1
2：调心滚子轴承
3：宽度尺寸系列：3系列
9：外径尺寸系列：9系列
84：内径：420 mm
L1：机加工厚实黄铜保持架
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
9：
外径尺寸系列：9系列
84：
内径：420 mm
L1：
机加工厚实黄铜保持架
NTN 23984L1轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架材质 | 黄铜 |
| 极限转速-脂润滑 | 530转/分钟 |
| e | 0.17 |
| Y1 | 3.95 |
| Y2 | 5.88 |
| Y0 | 3.86 |
| 系列 | 239 |
| 径向游隙 | CN |
| 径向游隙规格 | 一般水平 |
| 外圈矫正 | 重新润滑 |
| 附件 | 开式 |
| 重量 | 167.992 lb 76.200 kg |
NTN 23984L1轴承尺寸规格
| 调心滚子轴承 - 圆柱孔，239系列 - 尺寸 | |
| d | 16.5354 in 420.000 mm |
| D | 22.0472 in 560.000 mm |
| B | 4.1732 in 106.000 mm |
| r | 0.1575 in 4.000 mm |
| da min | 17.2441 in 438.000 mm |
| Da max | 21.3386 in 542.000 mm |
| ras max | 0.1181 in 3.000 mm |
NTN 23984L1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 23984L1轴承（二维前视图）

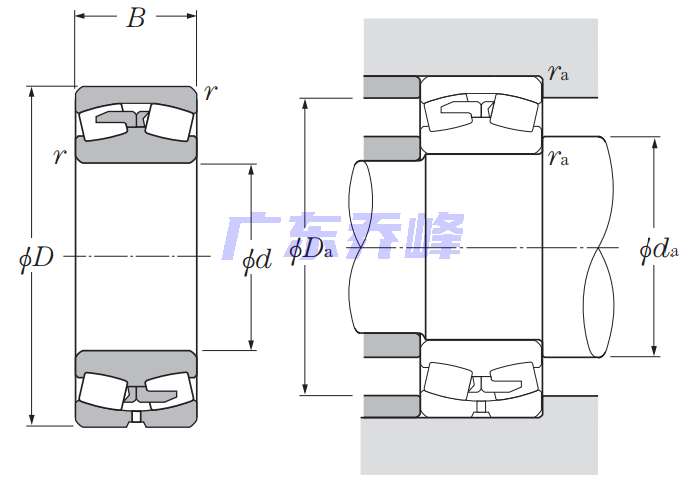

NTN 23984L1轴承尺寸图
