NTN 24068B轴承代号说明
2
4
0
6
8
B
2：调心滚子轴承
4：宽度尺寸系列：4系列
0：外径尺寸系列：0系列
68：内径：340 mm
B：一体式机加工黄铜保持架，抗冲击性好，刚度大（B型：每排一个机加工黄铜保持架）
2：
调心滚子轴承
4：
宽度尺寸系列：4系列
0：
外径尺寸系列：0系列
68：
内径：340 mm
B：
一体式机加工黄铜保持架，抗冲击性好，刚度大（B型：每排一个机加工黄铜保持架）
NTN 24068B轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 极限转速-油润滑 | 720转/分钟 |
| 极限转速-脂润滑 | 550转/分钟 |
| e | 0.34 |
| Y1 | 1.98 |
| Y2 | 2.95 |
| Y0 | 1.94 |
| 系列 | 240 |
| 径向游隙 | CN |
| 外圈矫正 | 重新润滑 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 1390000 lbf 6200000 N 6200.00 kN |
| 基本额定动载荷 | 675000 lbf 3000000 N 3000.00 kN |
| 附件 | 开式 |
| 重量 | 308.647 lb 140.000 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 24068B轴承尺寸规格
| 调心滚子轴承 - 圆柱孔，240系列 - 尺寸 | |
| d | 13.3858 in 340.000 mm |
| D | 20.4724 in 520.000 mm |
| B | 7.0866 in 180.000 mm |
| r | 0.1969 in 5.000 mm |
| da min | 14.2520 in 362.000 mm |
| Da max | 19.6063 in 498.000 mm |
| ras max | 0.1575 in 4.000 mm |
NTN 24068B轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 24068B轴承（二维前视图）

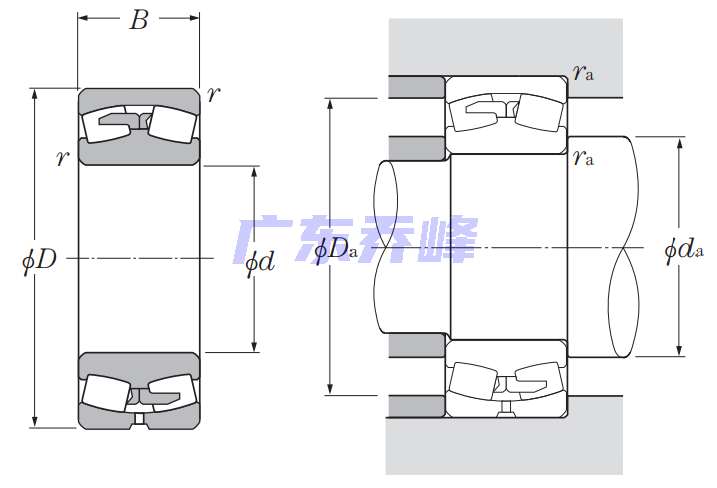

NTN 24068B轴承尺寸图
