NTN 24128EMD1C3轴承代号说明
2
4
1
2
8
E
M
D
1
C
3
2：调心滚子轴承
4：宽度尺寸系列：4系列
1：外径尺寸系列：1系列
28：内径：140 mm
EM：EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
D1：外圈润滑油槽油孔
C3：C3游隙
2：
调心滚子轴承
4：
宽度尺寸系列：4系列
1：
外径尺寸系列：1系列
28：
内径：140 mm
EM：
EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
D1：
外圈润滑油槽油孔
C3：
C3游隙
NTN 24128EMD1C3轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 极限转速-油润滑 | 2200转/分钟 |
| 极限转速-脂润滑 | 1700转/分钟 |
| e | 0.34 |
| Y1 | 1.98 |
| Y2 | 2.94 |
| Y0 | 1.93 |
| 系列 | 241 |
| 径向游隙 | C3 |
| 外圈矫正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本额定静载荷 | 288000 lbf 1280000 N 1280.00 kN |
| 基本额定动载荷 | 214000 lbf 951000 N 951.00 kN |
| 附件 | 开式 |
| 重量 | 28.440 lb 12.900 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
NTN 24128EMD1C3轴承尺寸规格
| 调心滚子轴承 - 圆柱孔&注油槽，241系列 - 尺寸 | |
| d | 5.5118 in 140.000 mm |
| D | 8.8583 in 225.000 mm |
| B | 3.3465 in 85.000 mm |
| d1 | 6.1417 in 156.000 mm |
| D1 | 7.7953 in 198.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.3937 in 10.000 mm |
| d0 | 0.1772 in 4.500 mm |
| da min | 5.9843 in 152.000 mm |
| Da max | 8.3858 in 213.000 mm |
| ras max | 0.0827 in 2.100 mm |
NTN 24128EMD1C3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 24128EMD1C3轴承（二维前视图）

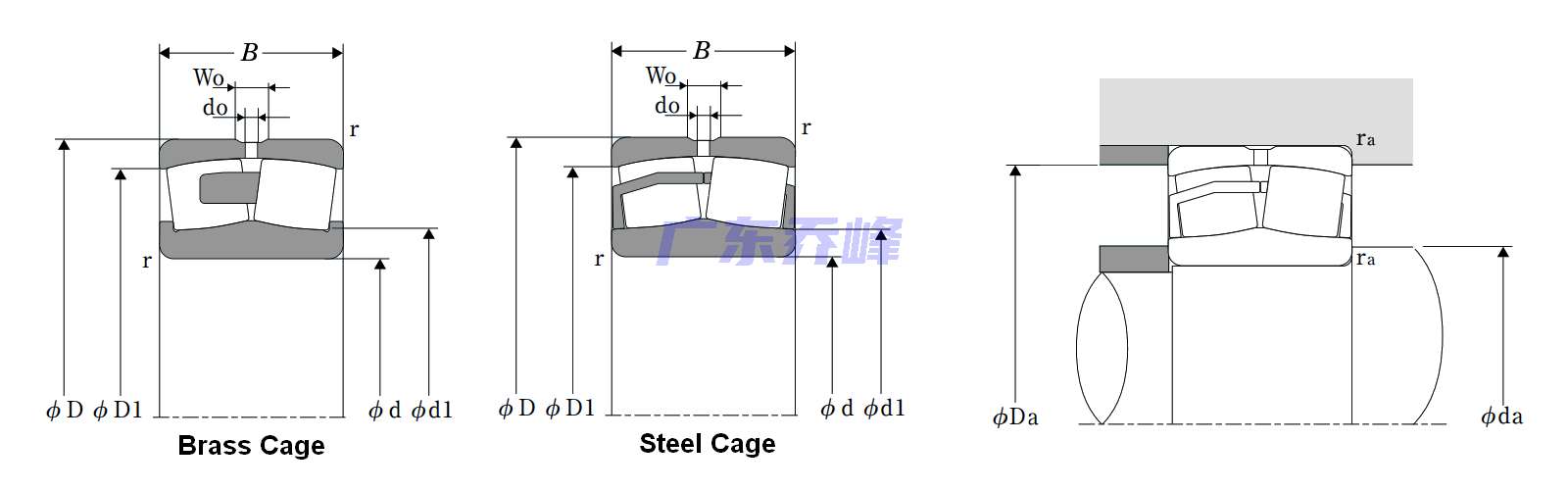

NTN 24128EMD1C3轴承尺寸图
NTN 24128EMD1C3轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| 24128EMD1C3 | 3696 | 1834.12 |
| 注：可直接联系销售人员了解详情。 | ||
