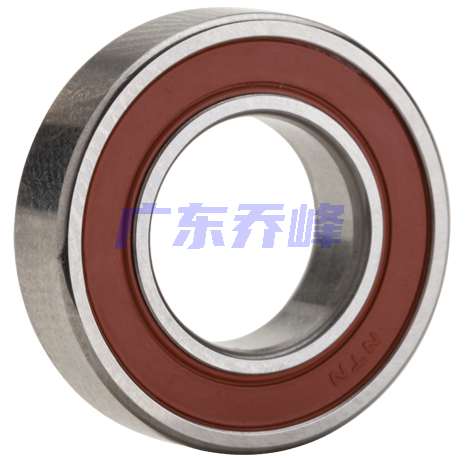

NTN 2N2-6305LLUAC3/L379QP轴承代号说明
2
N
2
-
6
3
0
5
L
L
U
A
C
3
/
L
3
7
9
Q
P
2N2-：特殊材质内外圈
6：深沟球轴承
3：尺寸系列：03系列
05：内径：25 mm
LLUA：双面接触式密封，A：中高温150 °C
C3：C3游隙
/L379QP：
2N2-：
特殊材质内外圈
6：
深沟球轴承
3：
尺寸系列：03系列
05：
内径：25 mm
LLUA：
双面接触式密封，A：中高温150 °C
C3：
C3游隙
/L379QP：
NTN 2N2-6305LLUAC3/L379QP轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 8100转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丙烯酸类聚合物 |
| 精度 | ISO Class 0 |
| 系数 | 12.6 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 2270 lbf 10900 N 10.90 kN |
| 基本额定动载荷 | 5280 lbf 23500 N 23.50 kN |
| 附件 | 双面密封 |
| 重量 | 0.507 lb 0.230 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 2N2-6305LLUAC3/L379QP轴承尺寸规格
| 单列深沟球轴承 - 双面密封（接触式聚丙烯酸密封） - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.6693 in 17.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.2402 in 31.500 mm |
| da max | 1.3780 in 35.000 mm |
| Da max | 2.1850 in 55.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 2N2-6305LLUAC3/L379QP轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 2N2-6305LLUAC3/L379QP轴承（二维剖面图）
NTN 2N2-6305LLUAC3/L379QP轴承尺寸图
