NTN 2TS2-7MB-SC07B78LLA1X4CM30V1轴承代号说明
2
T
S
2
-
7
M
B
-
S
C
0
7
B
7
8
L
L
A
1
X
4
C
M
3
0
V
1
2TS2-：中高温轴承，最高160 °C
7MB-：外圈电镀绝缘轴承
SC：SC系列
07B78：型号：07B78
LLA1：双面接触式聚丙烯酸密封，中高温160 °C
X4：特殊4型倒角
CM30：特殊内部游隙，中值在30至40μm之间
V1：特定其他后缀分组
2TS2-：
中高温轴承，最高160 °C
7MB-：
外圈电镀绝缘轴承
SC：
SC系列
07B78：
型号：07B78
LLA1：
双面接触式聚丙烯酸密封，中高温160 °C
X4：
特殊4型倒角
CM30：
特殊内部游隙，中值在30至40μm之间
V1：
特定其他后缀分组
NTN 2TS2-7MB-SC07B78LLA1X4CM30V1轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 6800转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丙烯酸类聚合物 |
| 精度 | ISO Class 0 |
| 系数 | 14.8 |
| 径向游隙 | 特殊-厘米 |
| 基本额定静载荷 | 2320 lbf 10300 N 10.30 kN |
| 基本额定动载荷 | 3970 lbf 17700 N 17.70 kN |
| 附件 | 双面密封 |
| 重量 | 0.472 lb 0.214 kg |
| 应用温度范围 | -40 to 320 ºF -40 to 160 ºC |
NTN 2TS2-7MB-SC07B78LLA1X4CM30V1轴承尺寸规格
| 单列深沟球轴承 - 双面密封（接触式聚丙烯酸密封） - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.4410 in 62.000 mm |
| B | 0.7874 in 20.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.5748 in 40.000 mm |
| da max | 1.6535 in 42.000 mm |
| Da max | 2.2441 in 57.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 2TS2-7MB-SC07B78LLA1X4CM30V1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

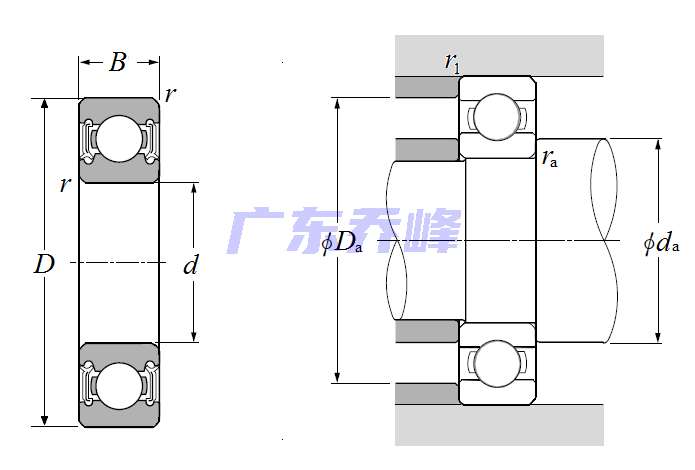

NTN 2TS2-7MB-SC07B78LLA1X4CM30V1轴承（二维剖面图）
NTN 2TS2-7MB-SC07B78LLA1X4CM30V1轴承尺寸图
