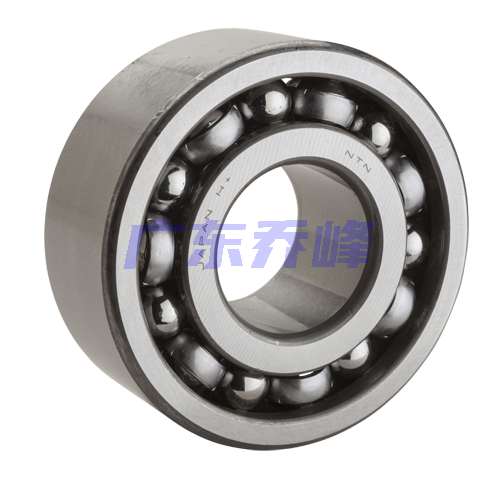

NTN 3206S轴承代号说明
3
2
0
6
S
3：双列角接触球轴承带填充槽
2：尺寸系列：02系列
06：内径：30 mm
S：内部设计优化
3：
双列角接触球轴承带填充槽
2：
尺寸系列：02系列
06：
内径：30 mm
S：
内部设计优化
NTN 3206S轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 5850 lbf 26100 N 26.10 kN |
| 基本额定动载荷 | 5600 lbf 24900 N 24.90 kN |
| 附件 | 开式 |
| 重量 | 0.682 lb 0.309 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 3206S轴承尺寸规格
| 双列角接触球轴承 - 开式 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.9370 in 23.800 mm |
| r | 0.0394 in 1.000 mm |
| 接触角 | 32 º |
| a | 1.5157 in 38.500 mm |
| da min | 1.3976 in 35.500 mm |
| Da max | 2.2244 in 56.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 3206S轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 3206S轴承（二维剖面图）
NTN 3206S轴承尺寸图
