NTN 3AS14-2D1轴承代号说明
3
A
S
1
4
-
2
D
1
3A：重型盘式轴承，3系列
S：球面外圈
14-2：型号：14-2
D1：带油槽油孔，可再润滑
3A：
重型盘式轴承，3系列
S：
球面外圈
14-2：
型号：14-2
D1：
带油槽油孔，可再润滑
NTN 3AS14-2D1轴承技术规格
| 类型 | 重型盘式轴承 |
| 内孔型式 | 方孔 |
| 外圈类型 | 球面 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 径向游隙 | CN |
| 润滑方式 | 重新润滑 |
| 基本额定静载荷 | 9900 lbf 44000 N 44.00 kN |
| 基本额定动载荷 | 13900 lbf 62000 N 62.00 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 3AS14-2D1轴承尺寸规格
| 重型盘式轴承 - 方孔，球面外圈，3系列 - 尺寸 | |
| H | 2.0551 in 52.200 mm |
| D | 4.9213 in 125.000 mm |
| C | 1.5626 in 39.690 mm |
| B | 1.5626 in 39.690 mm |
| d | 2.1614 in 54.900 mm |
| r | 0.1575 in 4.000 mm |
| F | 0.3701 in 9.400 mm |
| s | 0.1181 in 3.000 mm |
| D -公差 | 0/-0.0008 in 0/-0.020 mm |
| H -公差 | 0.0050/-0.0050 in 0.127/-0.127 mm |
| C -公差 | 0/-0.0059 in 0/-0.150 mm |
| B -公差 | 0/-0.0059 in 0/-0.150 mm |
| 轴径 | 2.000 in 50.800 mm |

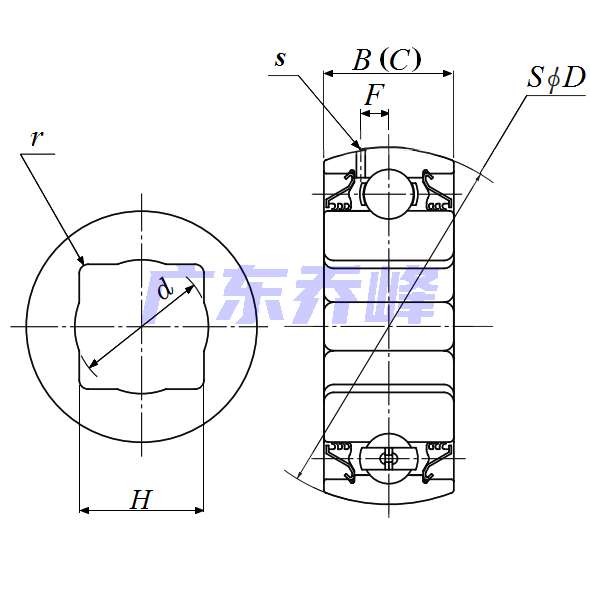

NTN 3AS14-2D1轴承尺寸图
