NTN 5202SLLUH2000B轴承代号说明
5
2
0
2
S
L
L
U
H
2
0
0
0
B
5：双列角接触球轴承不带填充槽
2：尺寸系列：02系列
02：内径：15 mm
S：内部设计优化
LLU：双面接触式密封
H2000B：高转速离心机用
5：
双列角接触球轴承不带填充槽
2：
尺寸系列：02系列
02：
内径：15 mm
S：
内部设计优化
LLU：
双面接触式密封
H2000B：
高转速离心机用
NTN 5202SLLUH2000B轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 13000转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1600 lbf 7100 N 7.10 kN |
| 基本额定动载荷 | 2650 lbf 11800 N 11.80 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5202SLLUH2000B轴承尺寸规格
| 双列角接触球轴承 - 双面密封（接触式橡胶密封） - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D | 1.3780 in 35.000 mm |
| B | 0.6260 in 15.900 mm |
| r | 0.0236 in 0.600 mm |
| 接触角 | 30 º |
| a | 0.7087 in 18.000 mm |
NTN 5202SLLUH2000B轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

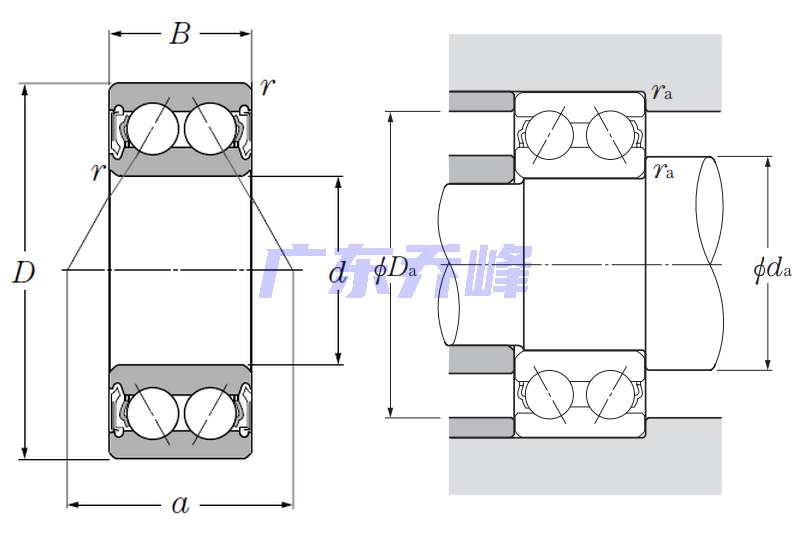

NTN 5202SLLUH2000B轴承（二维剖面图）
NTN 5202SLLUH2000B轴承尺寸图
