NTN 5207SCLLUNR轴承代号说明
5
2
0
7
S
C
L
L
U
N
R
5：双列角接触球轴承不带填充槽
2：尺寸系列：02系列
07：内径：35 mm
S：内部设计优化
C：接触角 15º
LLU：双面接触式密封
NR：带止动环和止动槽
5：
双列角接触球轴承不带填充槽
2：
尺寸系列：02系列
07：
内径：35 mm
S：
内部设计优化
C：
接触角 15º
LLU：
双面接触式密封
NR：
带止动环和止动槽
NTN 5207SCLLUNR轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 6300转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 6450 lbf 28700 N 28.70 kN |
| 基本额定动载荷 | 8750 lbf 39000 N 39.00 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5207SCLLUNR轴承尺寸规格
| 双列角接触球轴承 - 双面密封带止动环 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 1.0630 in 27.000 mm |
| A | 0.1209 in 3.070 mm |
| D2 | 3.0945 in 78.600 mm |
| D1 | 2.6890 in 68.300 mm |
| f | 0.0748 in 1.900 mm |
| r | 0.0433 in 1.100 mm |
| a | 1.6732 in 42.500 mm |
| da min | 1.6535 in 42.000 mm |
| Da max | 2.5591 in 65.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 5207SCLLUNR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

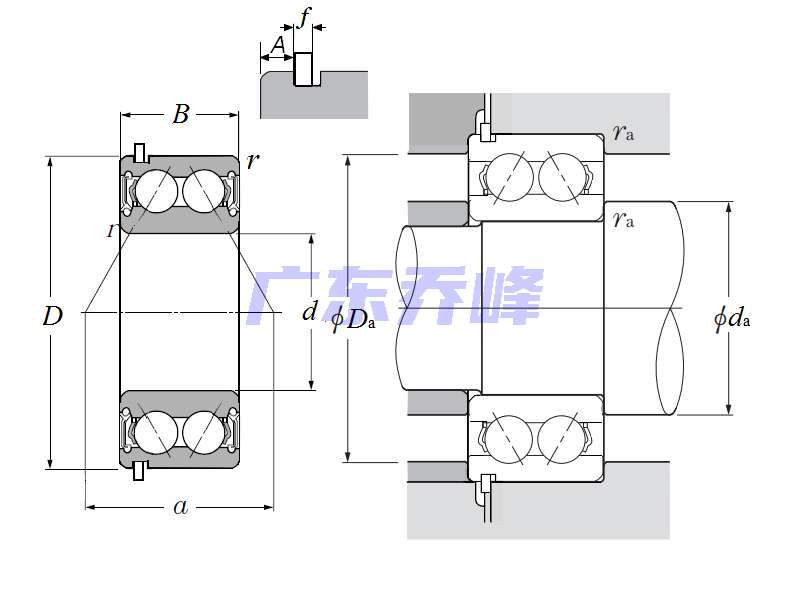

NTN 5207SCLLUNR轴承（二维剖面图）
NTN 5207SCLLUNR轴承尺寸图
