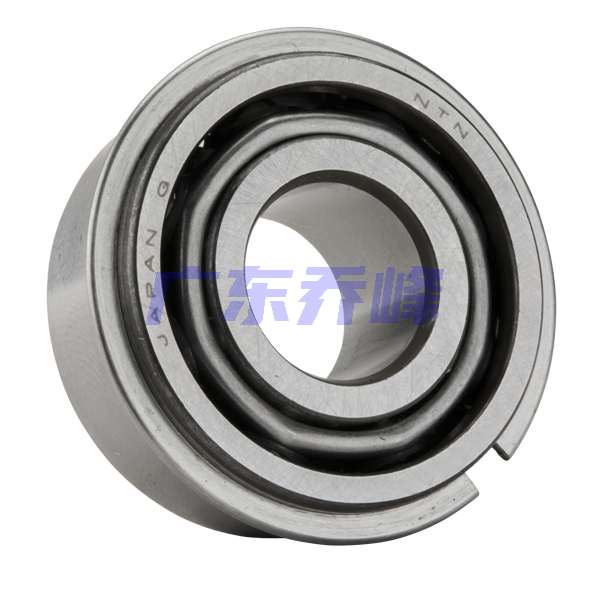

NTN 5212SNR轴承代号说明
5
2
1
2
S
N
R
5：双列角接触球轴承不带填充槽
2：尺寸系列：02系列
12：内径：60 mm
S：内部设计优化
NR：带止动环和止动槽
5：
双列角接触球轴承不带填充槽
2：
尺寸系列：02系列
12：
内径：60 mm
S：
内部设计优化
NR：
带止动环和止动槽
NTN 5212SNR轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 5000转/分钟 |
| 极限转速-脂润滑 | 3800转/分钟 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 13900 lbf 62000 N 62.00 kN |
| 基本额定动载荷 | 15500 lbf 69000 N 69.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5212SNR轴承尺寸规格
| 双列角接触球轴承 - 开式带止动环 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 1.4370 in 36.500 mm |
| A | 0.1209 in 3.070 mm |
| D2 | 4.5906 in 116.600 mm |
| D1 | 4.1850 in 106.300 mm |
| f | 0.1063 in 2.700 mm |
| r | 0.0591 in 1.500 mm |
| 接触角 | 25 º |
| a | 2.5787 in 65.500 mm |
| da min | 2.7165 in 69.000 mm |
| Da max | 3.9764 in 101.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN 5212SNR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN 5212SNR轴承（二维剖面图）
NTN 5212SNR轴承尺寸图
