NTN 5308ST2ZZNR轴承代号说明
5
3
0
8
S
T
2
Z
Z
N
R
5：双列角接触球轴承不带填充槽
3：尺寸系列：03系列
08：内径：40 mm
S：内部设计优化
T2：模制塑料、尼龙或聚四氟乙烯保持架
ZZ：双面带防尘盖
NR：带止动环和止动槽
5：
双列角接触球轴承不带填充槽
3：
尺寸系列：03系列
08：
内径：40 mm
S：
内部设计优化
T2：
模制塑料、尼龙或聚四氟乙烯保持架
ZZ：
双面带防尘盖
NR：
带止动环和止动槽
NTN 5308ST2ZZNR轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 玻璃纤维增强 |
| 保持架材质 | 尼龙 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 5100转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 10100 lbf 45000 N 45.00 kN |
| 基本额定动载荷 | 13900 lbf 62000 N 62.00 kN |
| 附件 | 双面防尘盖 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5308ST2ZZNR轴承尺寸规格
| 双列角接触球轴承 - 双面防尘盖带止动环 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 1.4370 in 36.500 mm |
| A | 0.1209 in 3.070 mm |
| D2 | 3.7992 in 96.500 mm |
| D1 | 3.3969 in 86.280 mm |
| f | 0.1063 in 2.700 mm |
| r | 0.0591 in 1.500 mm |
| a | 1.8031 in 45.800 mm |
NTN 5308ST2ZZNR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

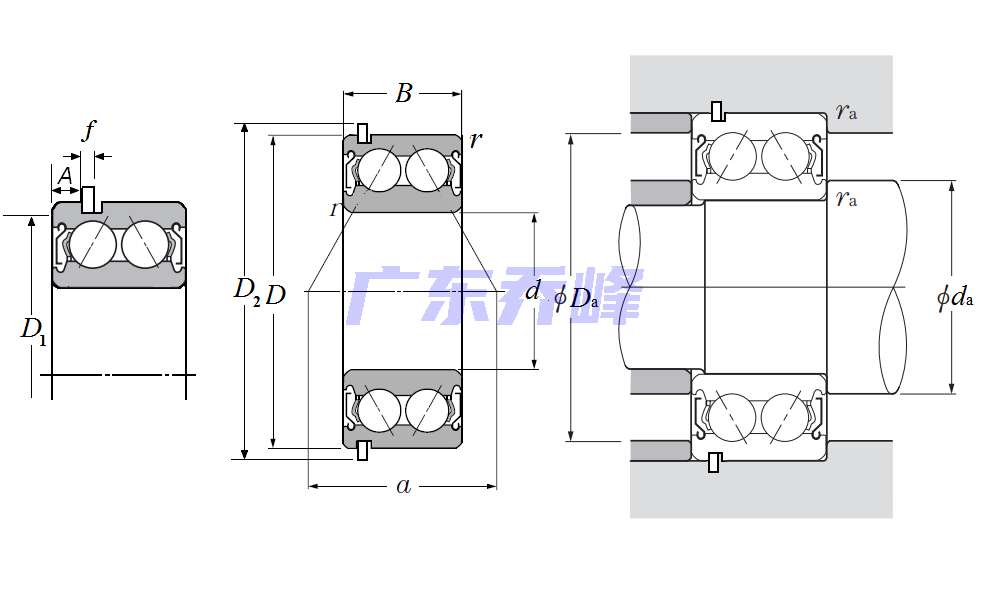

NTN 5308ST2ZZNR轴承（二维剖面图）
NTN 5308ST2ZZNR轴承尺寸图
