NTN 5314SZC3轴承代号说明
5
3
1
4
S
Z
C
3
5：双列角接触球轴承不带填充槽
3：尺寸系列：03系列
14：内径：70 mm
S：内部设计优化
Z：单面带防尘盖
C3：C3游隙
5：
双列角接触球轴承不带填充槽
3：
尺寸系列：03系列
14：
内径：70 mm
S：
内部设计优化
Z：
单面带防尘盖
C3：
C3游隙
NTN 5314SZC3轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 3000转/分钟 |
| 精度 | Class 0 |
| 结构 | 双列 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 28800 lbf 128000 N 128.00 kN |
| 基本额定动载荷 | 35500 lbf 159000 N 159.00 kN |
| 附件 | 单面防尘盖 |
| 重量 | 9.828 lb 4.458 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5314SZC3轴承尺寸规格
| 双列角接触球轴承 - 单面防尘盖 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 2.5000 in 63.500 mm |
| r | 0.0827 in 2.100 mm |
| da min | 3.2283 in 82.000 mm |
| Da max | 5.4331 in 138.000 mm |
| ras max | 0.0787 in 2.000 mm |

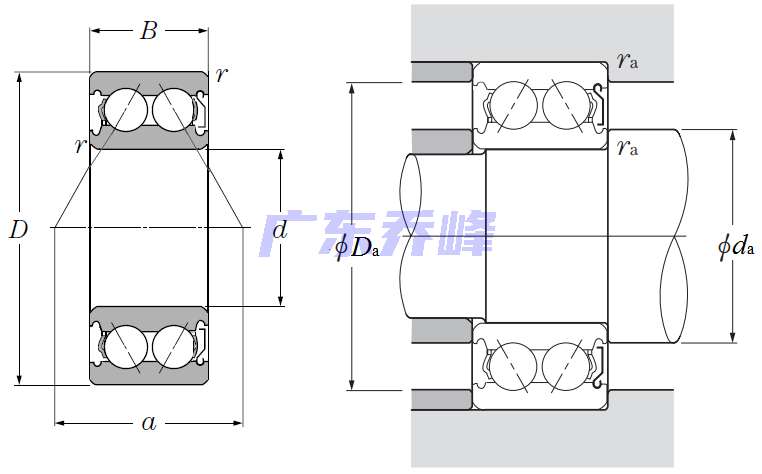

NTN 5314SZC3轴承尺寸图
