NTN 562924M轴承代号说明
5
6
2
9
2
4
M
56：双向推力角接触球轴承 56系列
29：尺寸系列：ISO 29系列
24：内径：120 mm
M：内部设计变更，内径变大
56：
双向推力角接触球轴承 56系列
29：
尺寸系列：ISO 29系列
24：
内径：120 mm
M：
内部设计变更，内径变大
NTN 562924M轴承技术规格
| 类型 | 推力球轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 直筒型 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 3200转/分钟 |
| 极限转速-脂润滑 | 2400转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 结构 | 双列 |
| 基本额定静载荷 | 54500 lbf 242000 N 242.00 kN |
| 基本额定动载荷 | 14600 lbf 65000 N 65.00 kN |
| 附件 | 开式 |
| 重量 | 6.063 lb 2.750 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 562924M轴承尺寸规格
| 双向推力角接触球轴承 - 尺寸 | |
| d | 4.8819 in 124.000 mm |
| D | 6.4961 in 165.000 mm |
| C | 1.0630 in 27.000 mm |
| T1 | 2.1260 in 54.000 mm |
| J | 5.9055 in 150.000 mm |
| Ew | 6.0827 in 154.500 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| Wo | 0.3150 in 8.000 mm |
| do | 0.1575 in 4.000 mm |
| 接触角 | 60 º |
| da min | 5.4331 in 138.000 mm |
| Da max | 5.4331 in 138.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
NTN 562924M轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

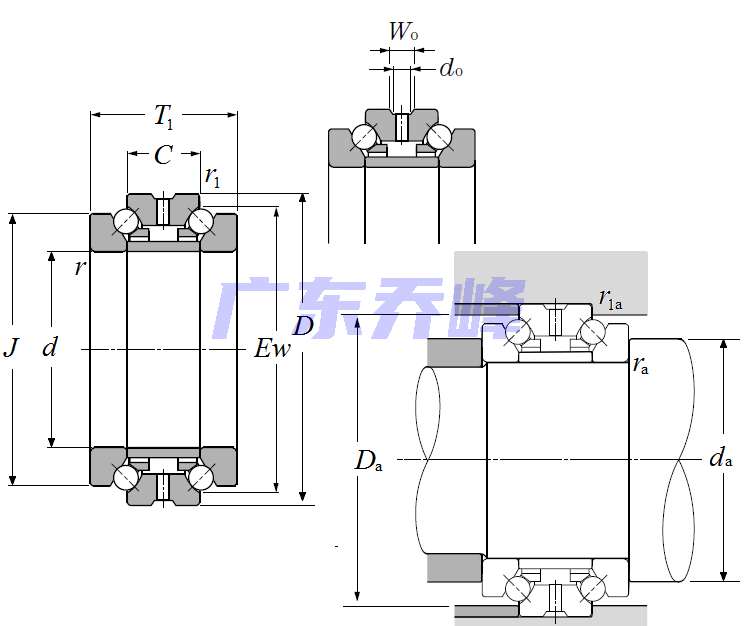

NTN 562924M轴承（二维剖面图）
NTN 562924M轴承尺寸图
NTN 562924M轴承同尺寸型号
| 562924M | 详细尺寸，d：124.000mm，dD：165.000mm，c：27.000mm，t：54.000mm，r：1.100mm |
| 共计找到1条记录 | |
