NTN 5S-2LA-HSF016AD轴承代号说明
5
S
-
2
L
A
-
H
S
F
0
1
6
A
D
5S-：陶瓷球轴承
2LA-：改进表面处理的特殊材料
HSF：超高速角接触轴承.HSF型
0：尺寸系列：10系列
16：内径：80 mm
AD：接触角 25º
5S-：
陶瓷球轴承
2LA-：
改进表面处理的特殊材料
HSF：
超高速角接触轴承.HSF型
0：
尺寸系列：10系列
16：
内径：80 mm
AD：
接触角 25º
NTN 5S-2LA-HSF016AD轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 陶瓷 |
| 极限转速-油润滑 | 31700转/分钟 |
| 结构 | 单列 |
| 基本额定静载荷 | 3200 lbf 14200 N 14.20 kN |
| 基本额定动载荷 | 4450 lbf 19900 N 19.90 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5S-2LA-HSF016AD轴承尺寸规格
| 超高速角接触球轴承 - HSF型 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| d1 | 3.8425 in 97.600 mm |
| d2 | 3.7874 in 96.200 mm |
| D1 | 4.2283 in 107.400 mm |
| D2 | 4.3622 in 110.800 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 25 º |
| a | 1.3780 in 35.000 mm |
| da min | 3.4252 in 87.000 mm |
| db min | 3.3268 in 84.500 mm |
| Da max | 4.6457 in 118.000 mm |
| Db max | 4.7441 in 120.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 双列宽度 | 1.7323 in 44.000 mm |
| 三列宽度 | 2.5984 in 66.000 mm |
| 四列宽度 | 3.4646 in 88.000 mm |

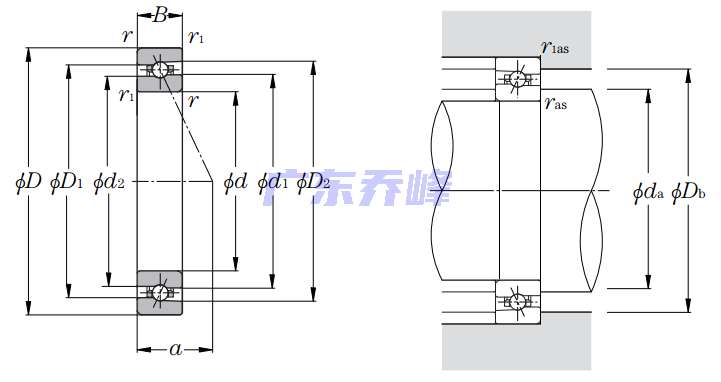

NTN 5S-2LA-HSF016AD轴承尺寸图
