NTN 5S-2LA-HSFL014AD轴承代号说明
5
S
-
2
L
A
-
H
S
F
L
0
1
4
A
D
5S-：陶瓷球轴承
2LA-：改进表面处理的特殊材料
HSFL：环保型角接触球轴承.HSFL型
0：尺寸系列：10系列
14：内径：70 mm
AD：接触角 25º
5S-：
陶瓷球轴承
2LA-：
改进表面处理的特殊材料
HSFL：
环保型角接触球轴承.HSFL型
0：
尺寸系列：10系列
14：
内径：70 mm
AD：
接触角 25º
NTN 5S-2LA-HSFL014AD轴承技术规格
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 36100转/分钟 |
| 结构 | 单列 |
| 基本额定静载荷 | 2500 lbf 11100 N 11.10 kN |
| 基本额定动载荷 | 3650 lbf 16200 N 16.20 kN |
| 附件 | 开式 |
| 重量 | 1.411 lb 0.640 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5S-2LA-HSFL014AD轴承尺寸规格
| 环保型角接触球轴承 - HSFL型 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 3.3701 in 85.600 mm |
| D2 | 3.8386 in 97.500 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 25 º |
| a | 1.2244 in 31.100 mm |
| da min | 3.0315 in 77.000 mm |
| Db max | 4.1535 in 105.500 mm |
| r1as max | 0.0236 in 0.600 mm |
| l min | 0.3543 in 9.000 mm |
| 双列宽度 | 1.5748 in 40.000 mm |
| 三列宽度 | 2.3622 in 60.000 mm |
| 四列宽度 | 3.1496 in 80.000 mm |

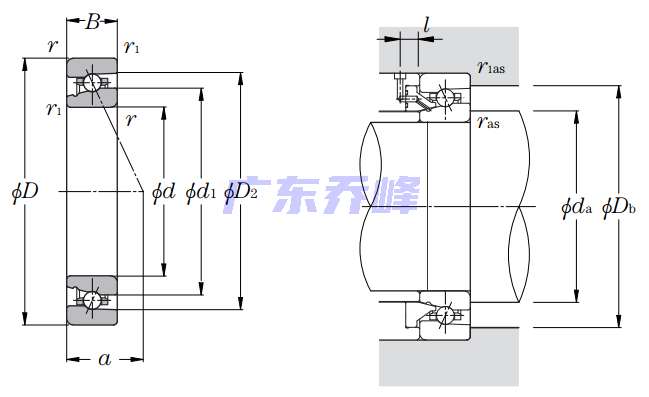

NTN 5S-2LA-HSFL014AD轴承尺寸图
