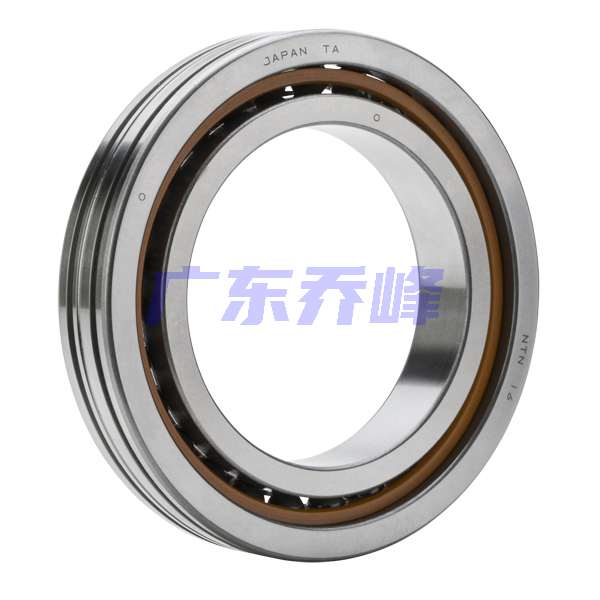

NTN 5S-2LA-HSL010C轴承代号说明
5
S
-
2
L
A
-
H
S
L
0
1
0
C
5S-：陶瓷球轴承
2LA-：改进表面处理的特殊材料
HSL：环保型角接触球轴承HSL Ultage型，默认接触角 20º
0：尺寸系列：10系列
10：内径：50 mm
C：接触角 15º
5S-：
陶瓷球轴承
2LA-：
改进表面处理的特殊材料
HSL：
环保型角接触球轴承HSL Ultage型，默认接触角 20º
0：
尺寸系列：10系列
10：
内径：50 mm
C：
接触角 15º
NTN 5S-2LA-HSL010C轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 39800转/分钟 |
| 结构 | 单列 |
| 系数 | 7.2 |
| 基本额定静载荷 | 1780 lbf 7900 N 7.90 kN |
| 基本额定动载荷 | 3550 lbf 15900 N 15.90 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5S-2LA-HSL010C轴承尺寸规格
| 环保型角接触球轴承 - HSL Ultage系列 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.6299 in 16.000 mm |
| d1 | 2.3661 in 60.100 mm |
| D2 | 2.8819 in 73.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 15 º |
| a | 0.9173 in 23.300 mm |
| da min | 2.1850 in 55.500 mm |
| Db max | 2.9724 in 75.500 mm |
| r1as max | 0.0236 in 0.600 mm |
| l min | 0.3346 in 8.500 mm |
| 双列宽度 | 1.2598 in 32.000 mm |
| 三列宽度 | 1.8898 in 48.000 mm |
| 四列宽度 | 2.5197 in 64.000 mm |

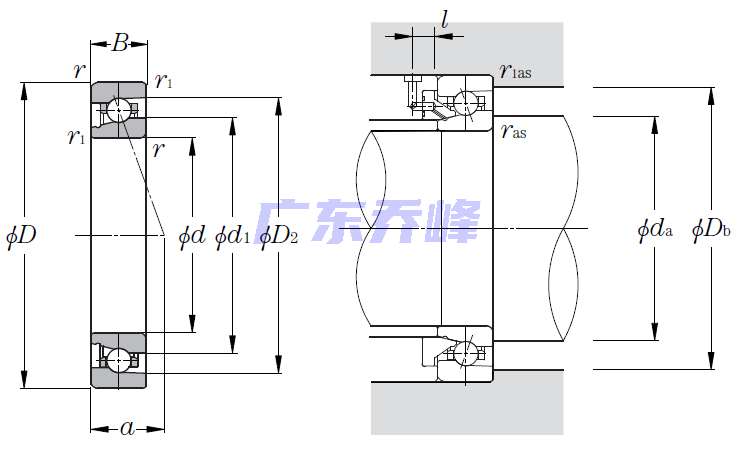

NTN 5S-2LA-HSL010C轴承尺寸图
