NTN 5S-6207ZZC3/EM轴承代号说明
5
S
-
6
2
0
7
Z
Z
C
3
/
E
M
5S-：陶瓷球轴承
6：深沟球轴承
2：ISO标准02系列
07：内径：35 mm
ZZ：双面带防尘盖
C3：C3游隙
/EM：美孚宝力达 EM（Mobil Polyrex EM）电机润滑脂
5S-：
陶瓷球轴承
6：
深沟球轴承
2：
ISO标准02系列
07：
内径：35 mm
ZZ：
双面带防尘盖
C3：
C3游隙
/EM：
美孚宝力达 EM（Mobil Polyrex EM）电机润滑脂
NTN 5S-6207ZZC3/EM轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 9800转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 系数 | 13.8 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 2383 lbf 10600 N 10.60 kN |
| 基本额定动载荷 | 5778 lbf 25700 N 25.70 kN |
| 附件 | 双面防尘盖 |
| 重量 | 0.626 lb 0.284 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5S-6207ZZC3/EM轴承尺寸规格
| 陶瓷滚动体深沟球轴承 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.6693 in 17.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.6339 in 41.500 mm |
| da max | 1.7717 in 45.000 mm |
| Da max | 2.5787 in 65.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN 5S-6207ZZC3/EM轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

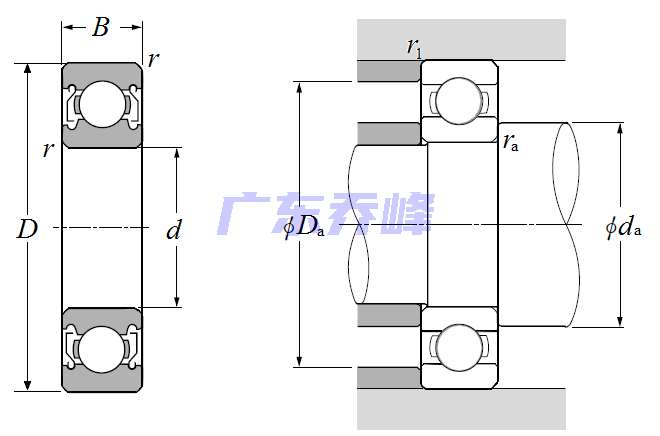

NTN 5S-6207ZZC3/EM轴承尺寸图
