NTN 5S-N1012HSKC0NAP4轴承代号说明
5
S
-
N
1
0
1
2
H
S
K
C
0
N
A
P
4
5S-：陶瓷滚动体轴承
N：外圈无挡边，内圈双挡边
1：宽度系列：01系列
0：尺寸系列：10系列
12：内径：60 mm
HS：高转速
K：锥孔，锥角 1:12
C0NA：C0游隙范围减小（但平均游隙相同）
P4：P4级精度
5S-：
陶瓷滚动体轴承
N：
外圈无挡边，内圈双挡边
1：
宽度系列：01系列
0：
尺寸系列：10系列
12：
内径：60 mm
HS：
高转速
K：
锥孔，锥角 1:12
C0NA：
C0游隙范围减小（但平均游隙相同）
P4：
P4级精度
NTN 5S-N1012HSKC0NAP4轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，机加工黄铜 |
| 极限转速-油润滑 | 17700转/分钟 |
| 极限转速-脂润滑 | 11300转/分钟 |
| 锥角 | 1:12 |
| 轴承设计型式 | 圆锥内孔 |
| 精度 | ISO Class 4 |
| 结构 | 单列 |
| 注油孔 | 不带注油孔 |
| 径向游隙 | C0NA |
| 基本额定静载荷 | 10900 lbf 48600 N 48.60 kN |
| 基本额定动载荷 | 9000 lbf 40000 N 40.00 kN |
| 附件 | 开式 |
| 重量 | 0.860 lb 0.390 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 5S-N1012HSKC0NAP4轴承尺寸规格
| 圆柱滚子轴承 - 圆锥孔 -内圈带两个加强筋，普通外圈 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 3.7402 in 95.000 mm |
| B | 0.7087 in 18.000 mm |
| Ew | 3.3898 in 86.100 mm |
| r | 0.0433 in 1.100 mm |
| da min | 2.6181 in 66.500 mm |
| Db max | 3.4843 in 88.500 mm |
| Db min | 3.4252 in 87.000 mm |
| r1as max | 0.0394 in 1.000 mm |
NTN 5S-N1012HSKC0NAP4轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

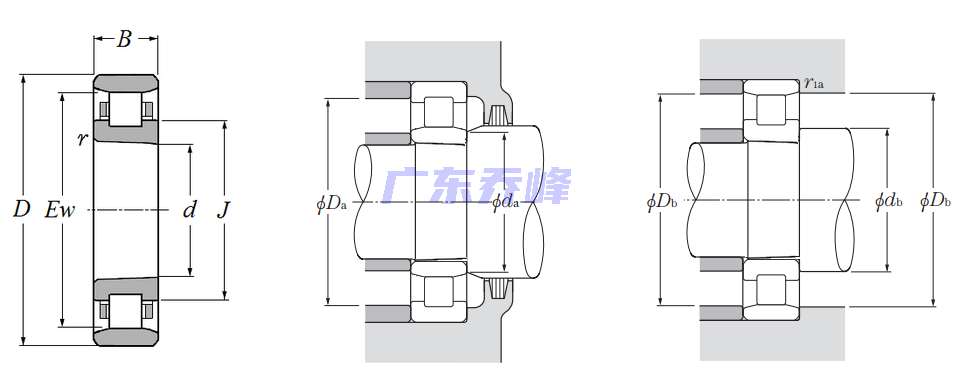

NTN 5S-N1012HSKC0NAP4轴承（二维剖面图）
NTN 5S-N1012HSKC0NAP4轴承尺寸图
