NTN 6002LLHNC3轴承代号说明
6
0
0
2
L
L
H
N
C
3
6：深沟球轴承
0：尺寸系列：10系列
02：内径：15 mm
LLH：双面轻接触式橡胶密封
N：带止动槽
C3：C3游隙
6：
深沟球轴承
0：
尺寸系列：10系列
02：
内径：15 mm
LLH：
双面轻接触式橡胶密封
N：
带止动槽
C3：
C3游隙
NTN 6002LLHNC3轴承技术规格
| 类型 | 深沟球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-脂润滑 | 18000转/分钟 |
| 密封型式 | 轻微接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 13.9 |
| 径向游隙 | C3 |
| 基本额定静载荷 | 635 lbf 2840 N 2.84 kN |
| 基本额定动载荷 | 1380 lbf 6200 N 6.20 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN 6002LLHNC3轴承尺寸规格
| 单列深沟球轴承 - 双面密封（轻接触式密封），带止动环槽 - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D | 1.2598 in 32.000 mm |
| B | 0.3543 in 9.000 mm |
| D1 | 1.1870 in 30.150 mm |
| a | 0.0811 in 2.060 mm |
| b | 0.0531 in 1.350 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0118 in 0.300 mm |
| da min | 0.6693 in 17.000 mm |
| da max | 0.7480 in 19.000 mm |
| Da max | 1.1811 in 30.000 mm |
| ras max | 0.0118 in 0.300 mm |
NTN 6002LLHNC3轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN 6002LLHNC3轴承（二维剖面图）

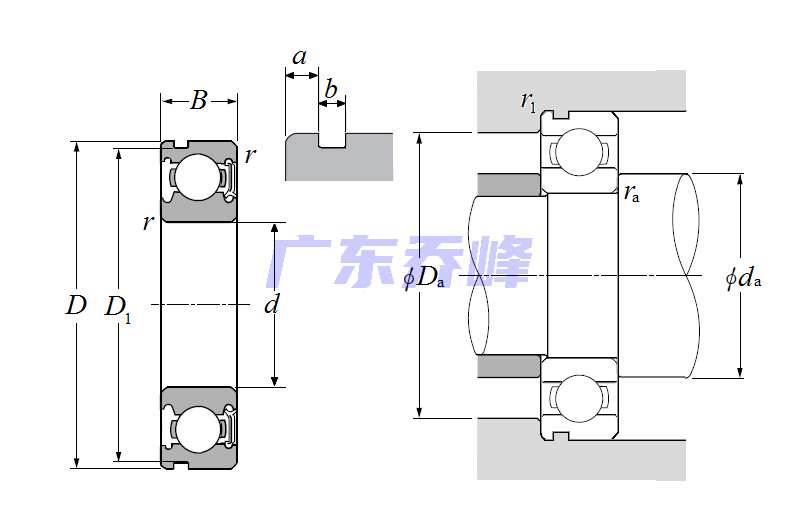

NTN 6002LLHNC3轴承尺寸图
